各公司PCB设计软件有别，且产品原理存在特性，所以有各版本原理图转换的需求。

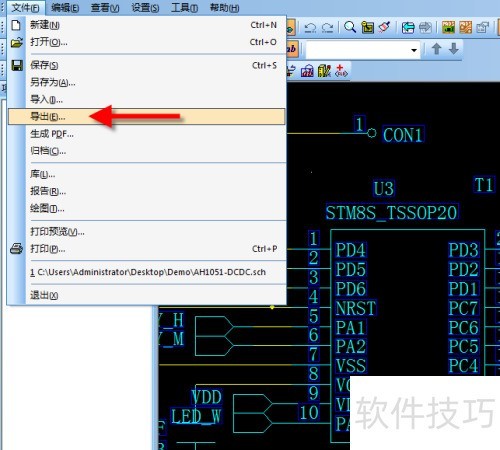

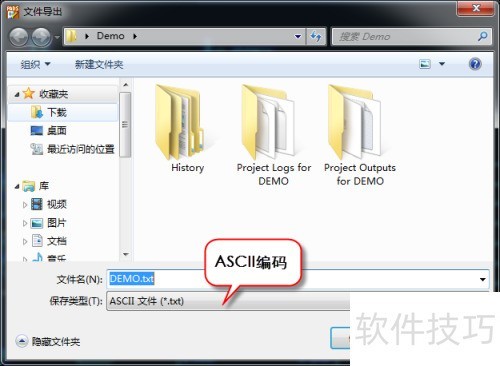

1、 在PADS Logic中打开图11 - 56所示需转换的原理图，然后执行菜单里File（文件）—Export（导出）命令，导出一个ASCII编码格式的TXT文档。

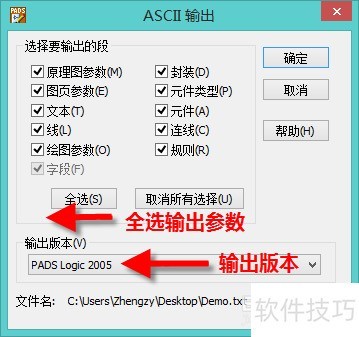

2、 点击保存后，会弹出ASCII输出设置，将所有参数全部选中输出，文件版本选择最低的Pads Logic2005进行输出。

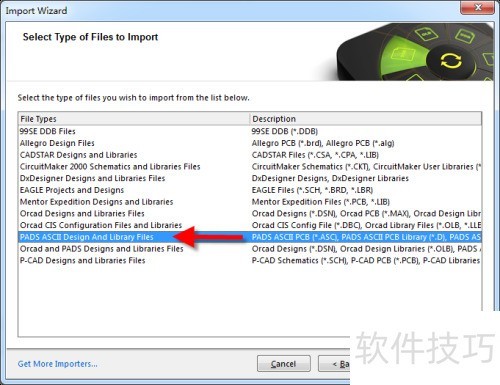

3、 打开Altium17软件，从菜单中执行File - import Wizard命令，接着选择PADS ASCII Design And Library Files这一导入选项。
4、 选择刚导出的TXT文档，再点击Next。

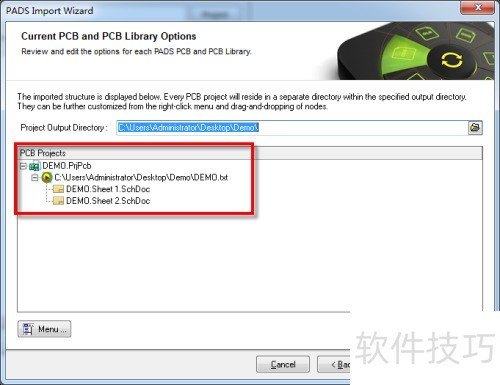

5、 按照向导设定输出文件路径并预览工程文件，再点击Next，依照向导转换，直至转换完成。

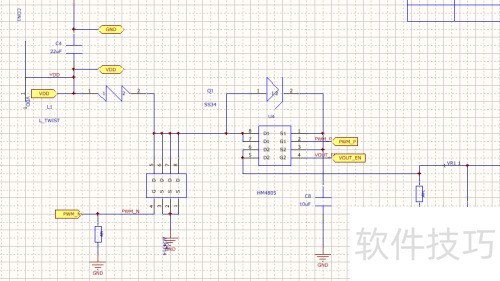

6、 软件存在兼容性问题，转换时可能有无法预见的错误，所以转换后的原理图仅供参考，若使用需修正并确认。
