在输出pdf时，若发现图像不清晰，通常与分辨率设置、输出选项有关。本教程将为您分析常见原因，并提供详细的解决方法，确保输出PDF的高质量效果。
问题描述：
图纸输出成PDF文件，出现输出来的PDF文件内容不太清晰的现象。
原因分析：
PDF文件内容不清晰的原因可能是由于输出时的分辨率设置较低或纸张尺寸选择不当，可以通过提高最大光栅分辨率和选择更大的纸张尺寸，可以增加输出的细节和清晰度，从而改善PDF文件的质量。
解决方案：

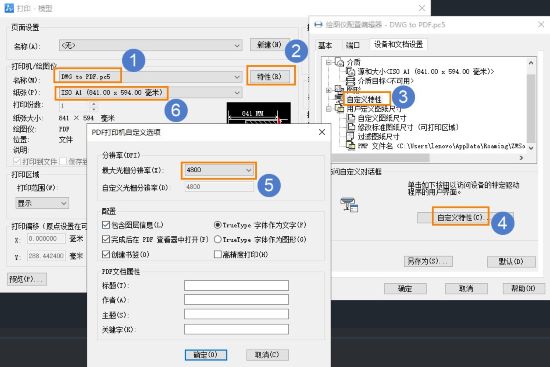

1.点击菜单【文件-打印】(【PLOT】命令)，打印机名称选择【DWG to PDF.pc5】;
2.点击【特性】按钮，接着点击【自定义特性】按钮，把【最大光栅分辨率】的值设置大;
3.打印对话框中，纸张大小选择更大的纸张尺寸，输出的图纸会更清晰。
以上就是本篇的全部内容了，希望能对小伙伴们有帮助!感谢大家的阅读和支持!
