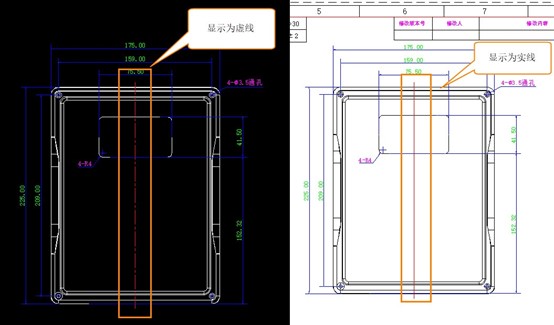

在CAD绘图过程中，你是否遇到过这样的情况：同一个图形在模型空间里显示为虚线，但切换到视口后，却发现它变成了连续线?这种变化其实与CAD的特定功能有关。接下来，小编将以中望软件为例，带大家深入了解这一功能，探索其中的奥秘。无论你是CAD新手还是老手，相信都能从中获得不少启发和收获。
首先，我们点击菜单【格式-线型】(【LINETYPE】命令)，打开【线型管理器】对话框;
接着，单击【显示细节】，撤选【缩放时使用图纸空间单位】复选框，即可。
备注，当撤选【缩放时使用图纸空间单位】复选框，线型缩放按照模型空间;当勾选【缩放时使用图纸空间单位】复选框，线型缩放按照布局视口比例。
按照上述步骤操作，我们就可以知道CAD布局里虚线变为实线的原因啦，以上就是本篇文章的全部内容，希望对你有所帮助。
