在工程制图中，将圆进行三等分或六等分时，传统方式依赖圆规或三角板，操作繁琐，尤其当等分点多时更为困难。而在AutoCAD中，圆的等分变得简便高效。本文介绍三种实用的圆等分方法，帮助提升绘图效率与精度，适用于各类工程设计需求。
此法最常用，通常按以下步骤进行。

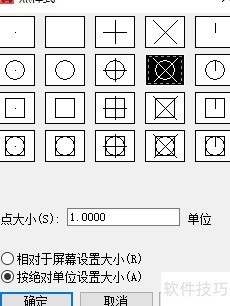

首先选择格式中的点样式，设置所需样式与大小。
用DIV命令实现等分操作。

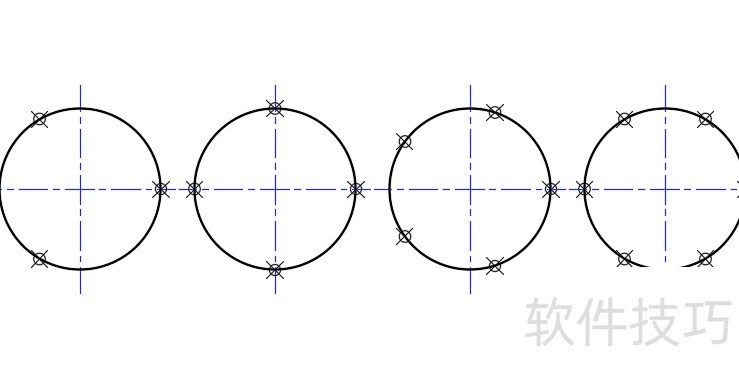

圆被三、四、五、六等分的示意图如下：
大家是否注意到，用此法等分圆时，无论几等分，总有一个分点落在圆右侧的象限位置上。
等分点均不位于象限点位置。
用构造线绘制15度斜线，添加辅助线并进行修剪处理。

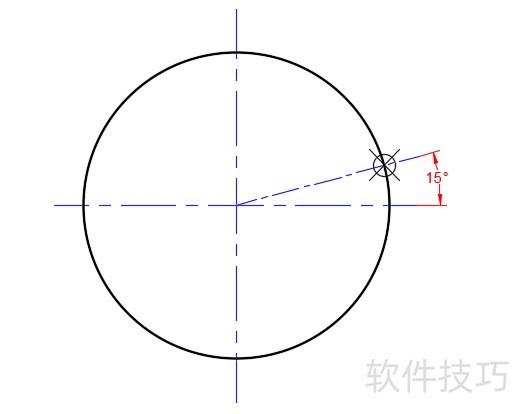

使用单点命令在圆与直线的交点处绘制一个点，所示。

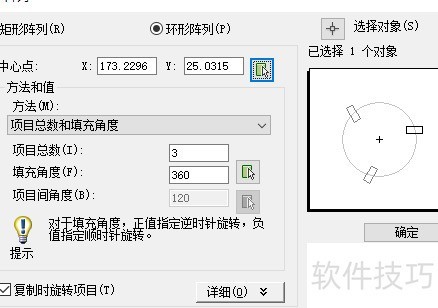

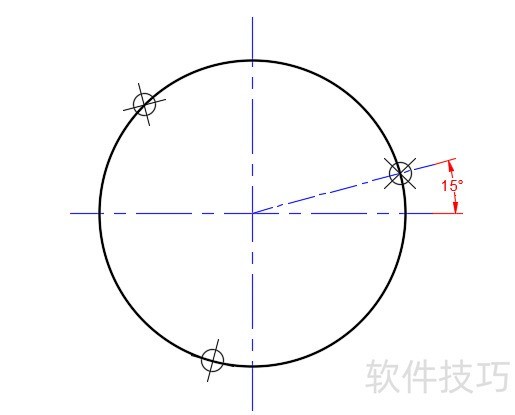

通过环形阵列命令生成所需图形。

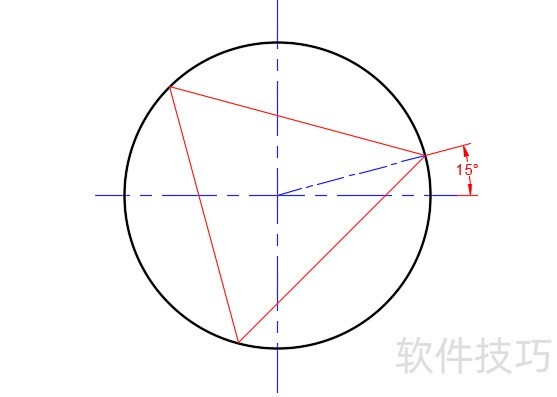

执行多边形命令（POL）
此步骤至关重要，输入圆半径时需用相对极坐标，其中7为极径，15为极角。
思考：后两种等分圆的方法有何不同？
方法二步骤较繁琐，方法三虽简便，但需已知圆的半径，否则无法输入相对极坐标。
欢迎留言交流
