Orcad与Pads Logic均为广泛应用的电路图设计软件，实际工作中常需在两者之间进行文件转换。以下是将Orcad格式的原理图转换为Pads Logic可识别格式的具体操作步骤，便于设计流程的顺利衔接与协作。

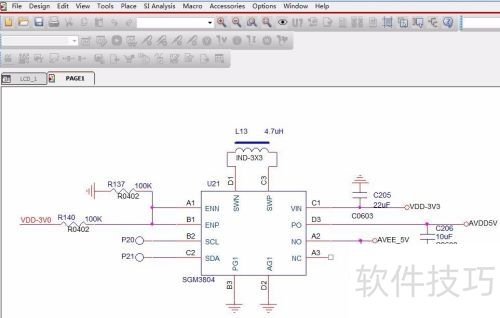

1、 打开Orcad的DSN格式原理图进行转换操作。

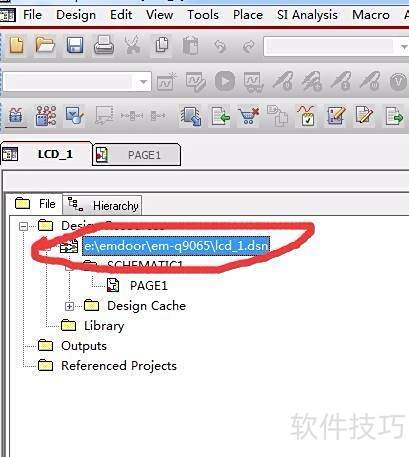

2、 点击工程彩掩路径中的该散DSN文件

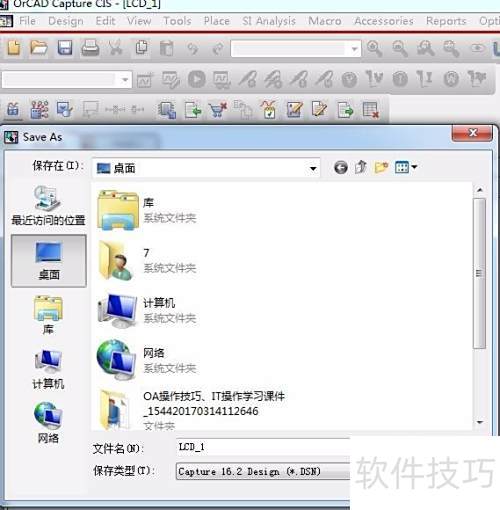

3、 接着选择文件，另存为，将文件保存为16.2版本格式。

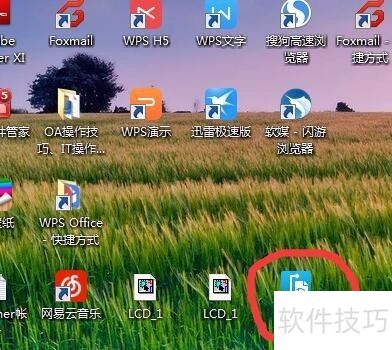

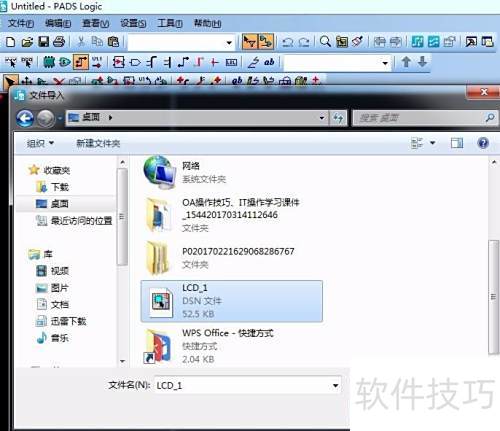

4、 关闭Orcad软件，启动Pads Logic，选择文件导入功能，将文件类型设置为Orcad Capture文件，随后选取之前另存的原理图文件进行导入操作。
5、 点击打开并等待导入完成，完成后原理图将在logic中显示。
6、 点击文件并保存，原导入位置将生成一份同名的logic格式原理图文件。
