教你轻松掌握350敷铜技巧

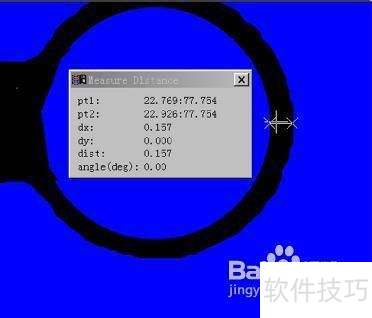

1、 在CAM行业中，常常遇到客户提供的GBR文件存在各类问题，比如敷铜与焊盘间隙过小，所示。
2、 解决这类问题，同行们想必都有不少有效方法。我从事CAM行业两年多，偏好使用CAM350软件。以下分享我在该软件中处理敷铜间隙的技巧，欢迎同行朋友们多多指正，提出宝贵建议。

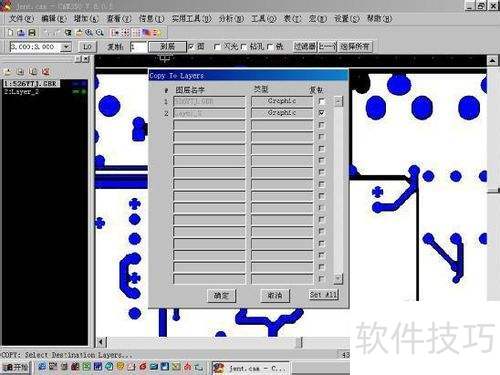

3、 通常敷铜的开口尺寸一致，先选定开口，全部选中后，复制或移动到新层。

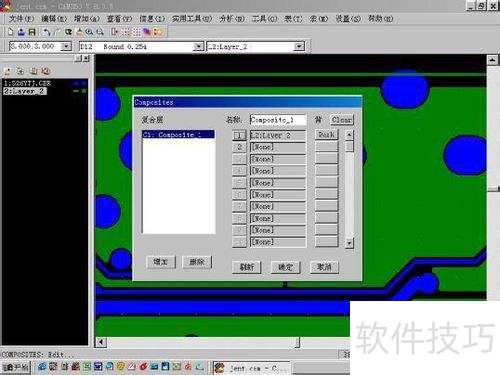

4、 接着将新层制作成复合层
5、 再利用Utilities中的Convert Composite命令对复合层进行转换。

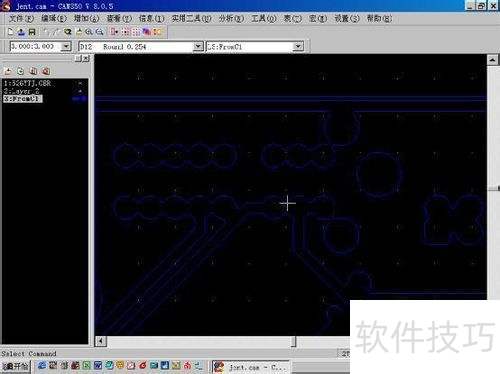

6、 此时生成一个用于光栅填充的新图层，这是最关键的步骤。

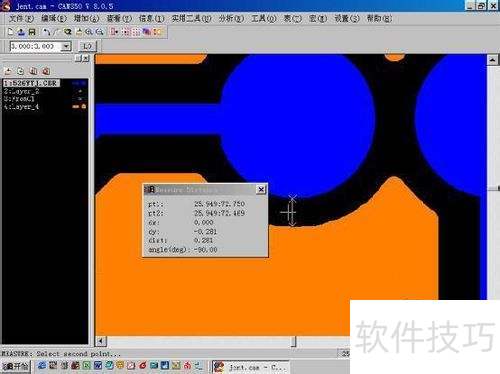

7、 此时，检查敷铜与焊盘的间隙是否增大了。
8、 接下来将光栅填充转换为矢量填充，Aperture仍使用原有的。
