在CAD中，基线标注和连续标注实际上是线性、坐标及角度标注的延伸。当遇到一系列尺寸共用同一基准面，或为连续相接的尺寸链时，中望CAD提供了专门工具以提升标注效率。针对从同一基准面引出的多个尺寸，可使用基线标注功能。下面通过一个实例演示基线标注的具体方法。

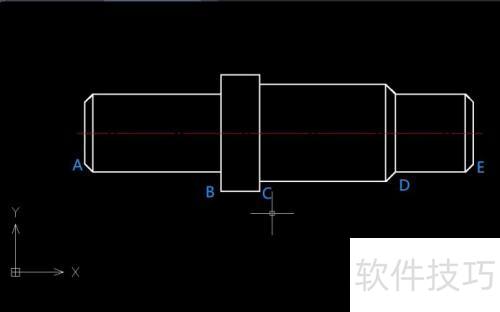

1、 打开一个图形文件，准备进行基线标注。文件中包含一个阶梯轴图形，为便于说明，已标注部分字母。以下是针对该图形逐步完成基线标注的具体操作过程。

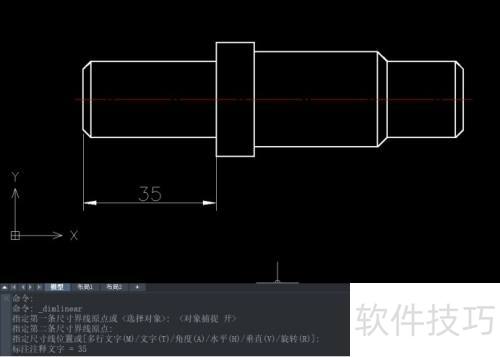

2、 因无基准标注，需先在A、B两点间创建线性标注。操作步骤为：点击—按钮，启动命令。根据提示，指定第一条尺寸界线原点或时，开启对象捕捉功能，依次选取A点与B点。随后向下拖动标注尺寸线，调整至合适位置完成设置。

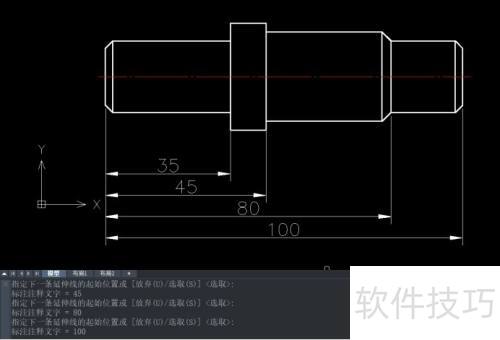

3、 3. 依次点击-按钮，由于之前刚完成一个线性标注，CAD会自动将该线性标注设为基准。系统会提示输入下一个尺寸点，此时基准起点为原线性标注的首点。按照命令行提示，依次选取C、D、E点，完成后按回车键结束操作，最终标注效果所示。
