这篇solidworks2014实例教程为大家分享，其他版本同样适用。教程内容是绘制一个烟灰缸，欢迎参考学习。

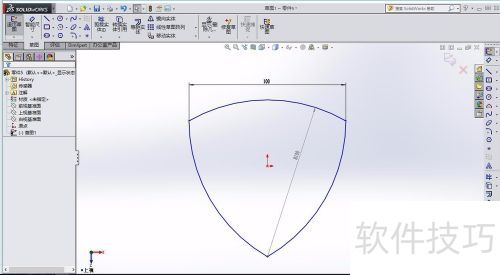

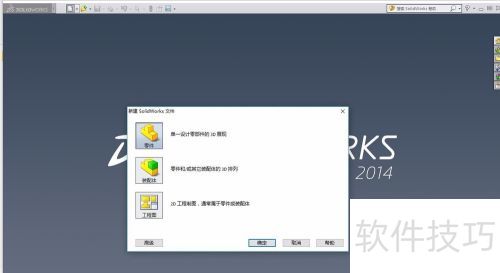

1、 启动SolidWorks2014，新建零件文件，在上视图基准面上绘制指定图形，可用圆心/起点/终点或三点画弧方式。将绘制的图形拉伸成深度为30的实体。

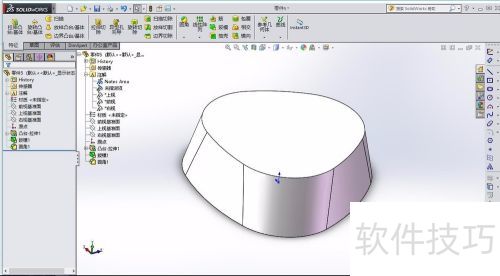

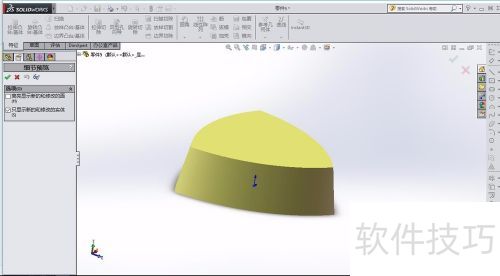

2、 创建拔模特征时，选择中性面与拔模面，角度设为10°；创建圆角特征，半径设为20。

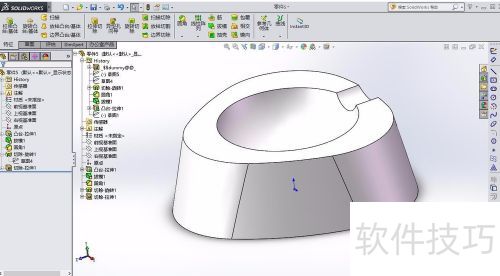

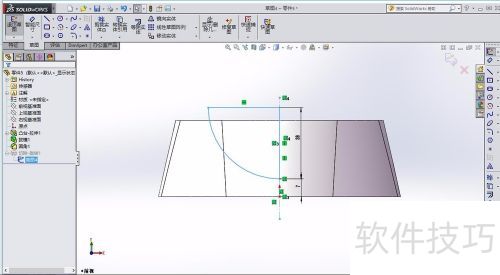

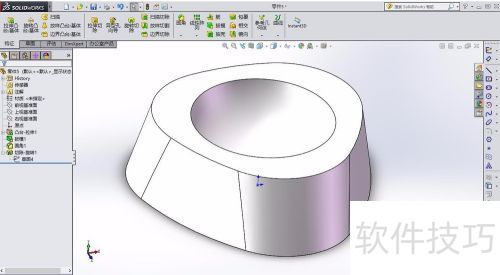

3、 选中前视基准面，绘制图形，先画中心线用于旋转切除，旋转角度为360度，所示。

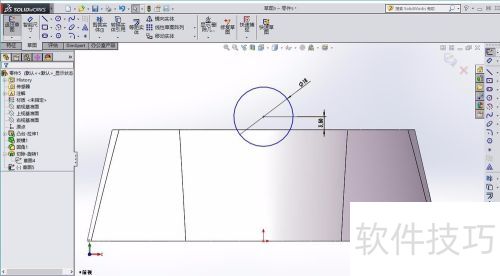

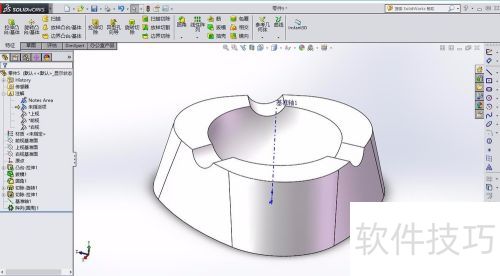

4、 在前视基准面画圆，拉伸切除且完全贯穿，再创建圆周阵列，角度设为120度。

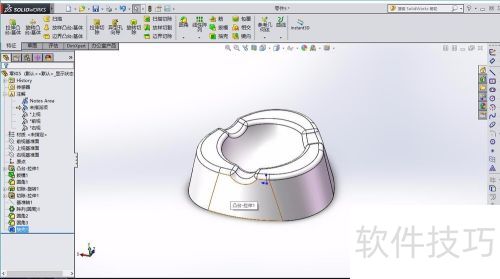

5、 对阵列特征进行倒圆角处理，圆角半径设为3，接着对边缘也进行倒圆角。

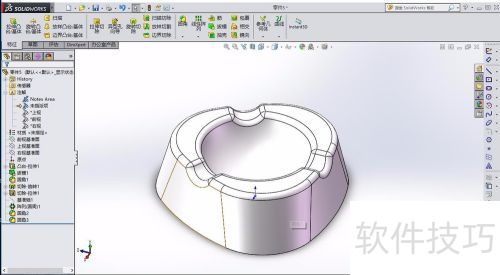

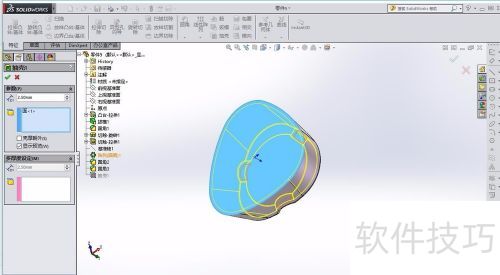

6、 创建抽壳特征，选择下表面作为移除面，设置壁厚为2.5，完成模型构建，并保存零件文件。
