PADS如何设计0402封装的电阻

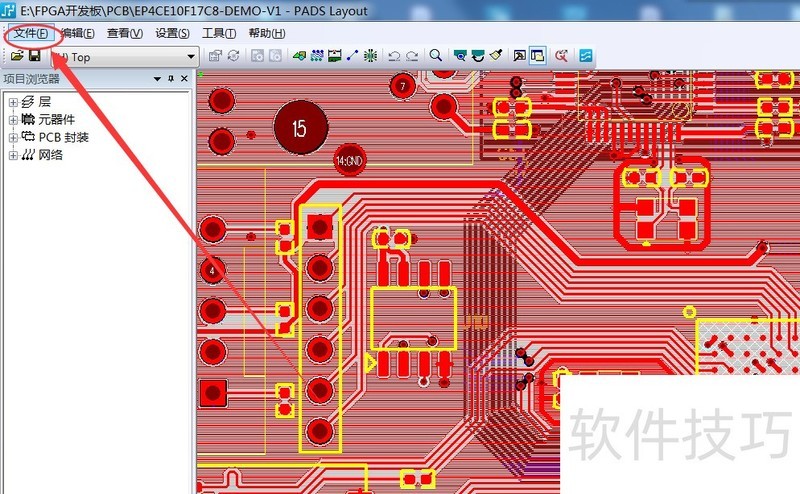

1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。

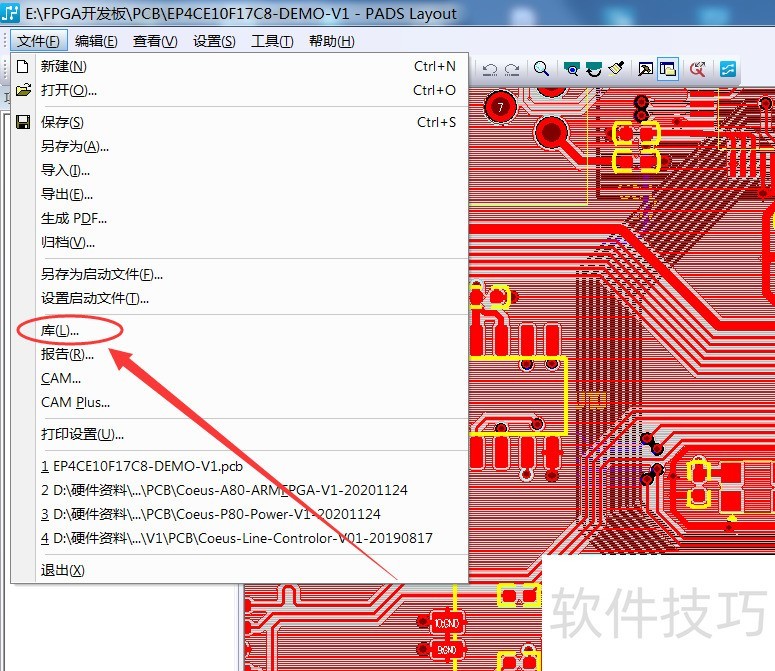

2、 第二步：单击【库】选项，如图所示。

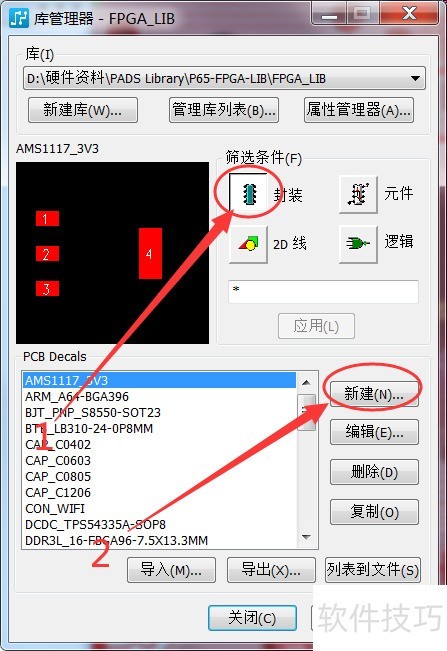

3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

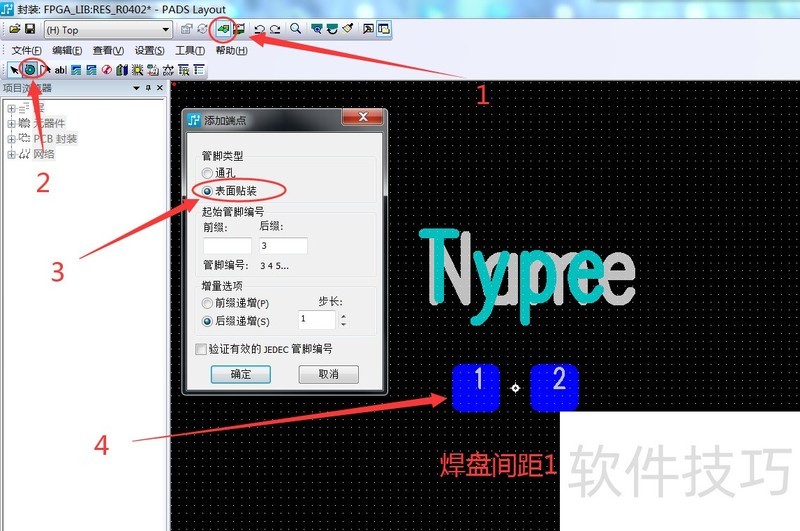

4、 第四步：添加0402封装电阻的两个焊盘引脚，间距为1.0mm，如图所示。

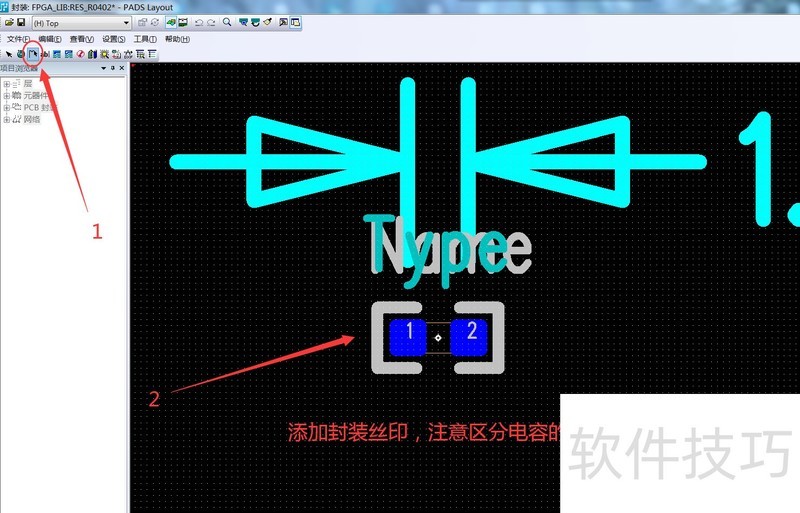

5、 第五步：添加0402封装电阻的外形丝印，注意与电容的丝印区分开来，如图所示。
PADS如何设计标准的LQFP-32引脚封装
1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。
2、 第二步：单击【库】选项，如图所示。
3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

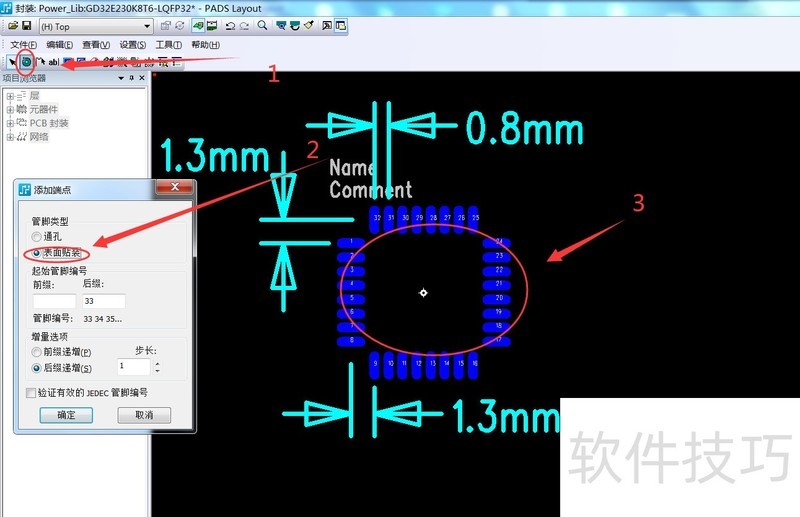

4、 第四步：添加LQFP-32封装的焊盘引脚，焊盘间距如图所示。

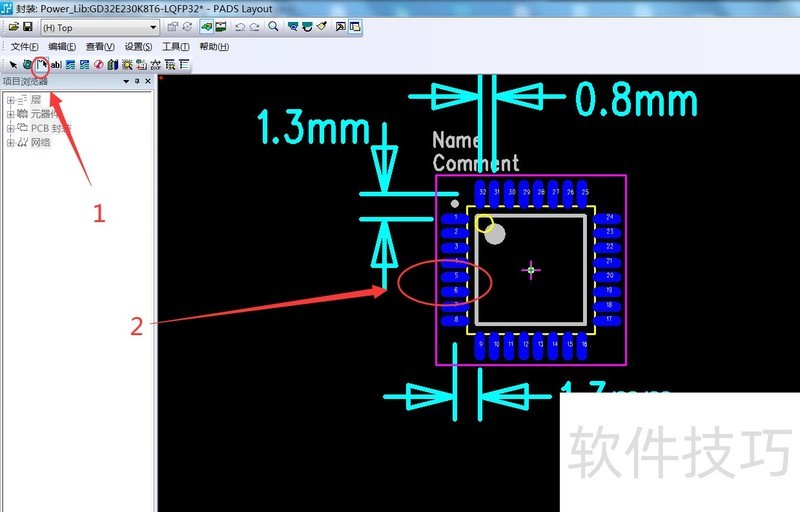

5、 第五步：添加LQFP-32封装的外形丝印，如图所示。
PADS如何设计标准的插件电容封装
1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。
2、 第二步：单击【库】选项，如图所示。
3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

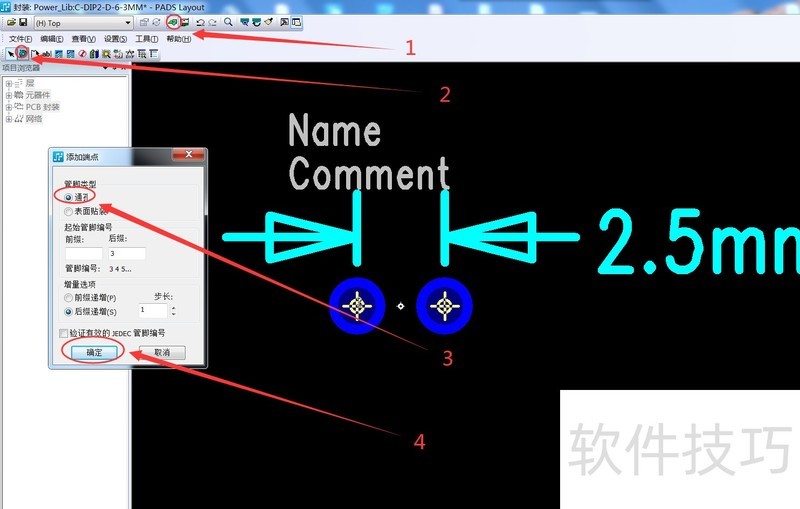

4、 第四步：添加插件电容的两个焊盘引脚，焊盘间距如图所示。
5、 第五步：添加插件电容封装丝印，注意区分正负极，如图所示。
