PADS是一款功能强大的CAD软件，其Layout/ Router支持完整PCB设计流程。从网表导入到文件输出全方位满足需求。这里还有诸多操作技巧，像设计多种元件封装等，快来一起深入了解它的操作奥秘。
PADS如何设计0402封装的电容

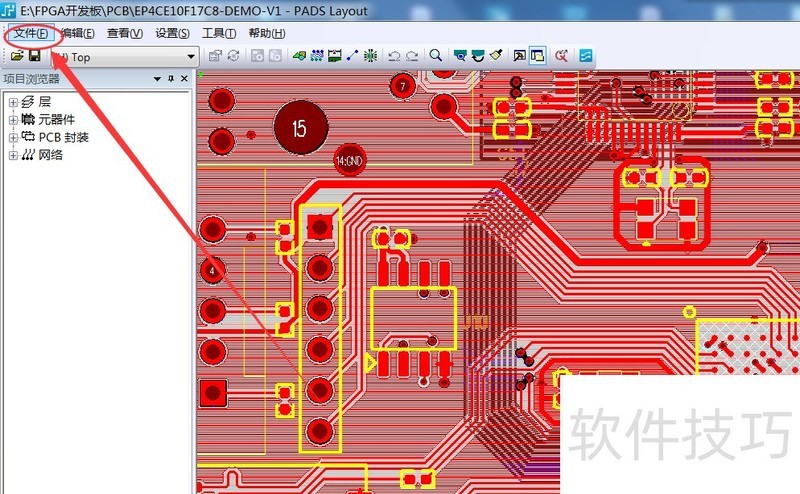

1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。

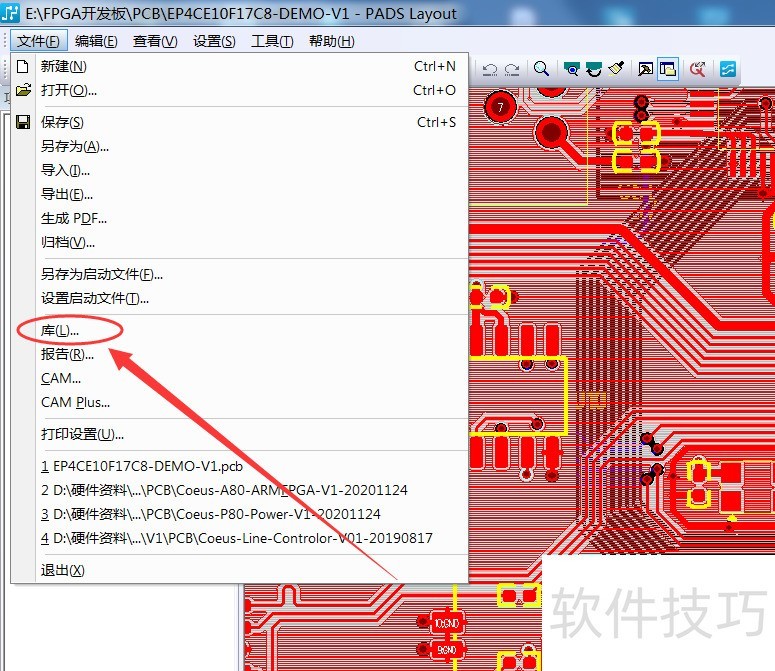

2、 第二步：单击【库】选项，如图所示。

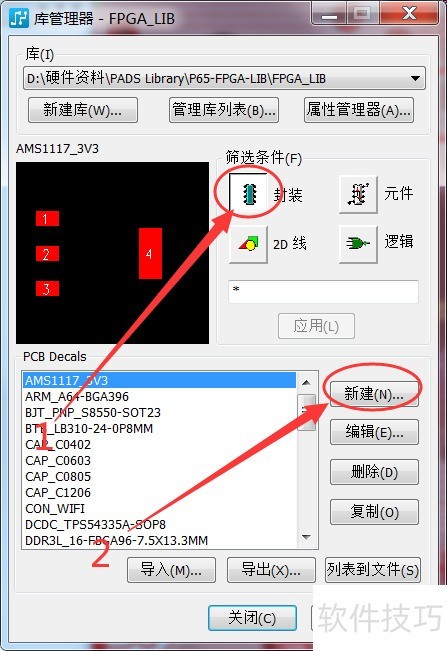

3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

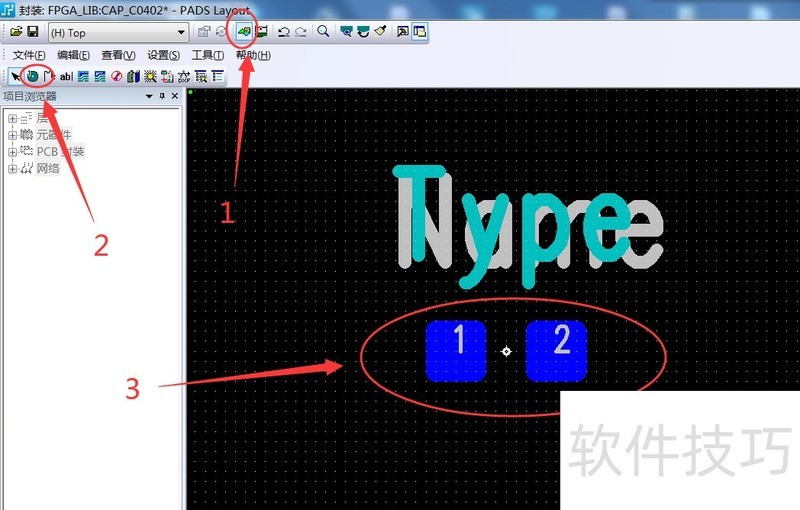

4、 第四步：添加0402封装电容的两个焊盘引脚，间距为1.0mm，如图所示。

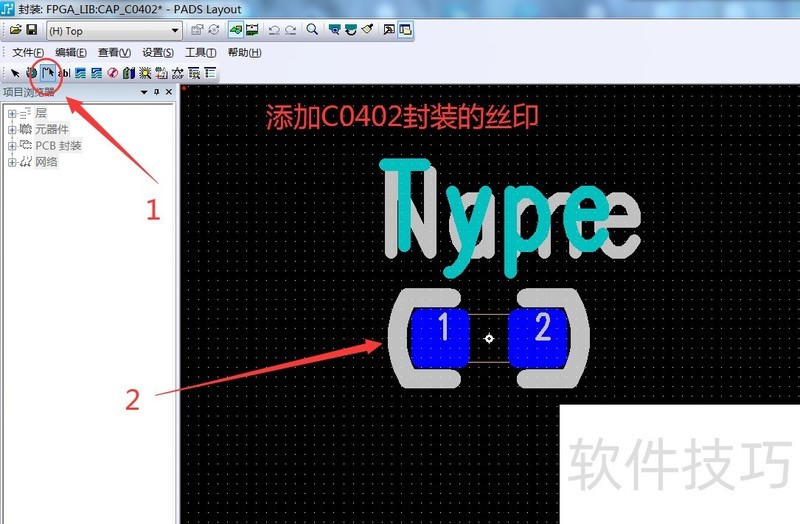

5、 第五步：添加0402封装电容的外形丝印，如图所示。
PADS如何设计标准的SOT23-5的封装
1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。
2、 第二步：单击【库】选项，如图所示。
3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

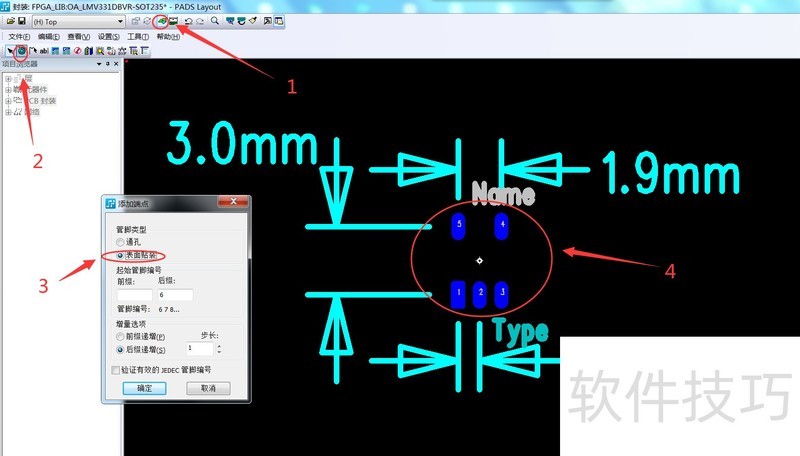

4、 第四步：添加SOT23-5封装的五个焊盘引脚，焊盘间距如图所示。

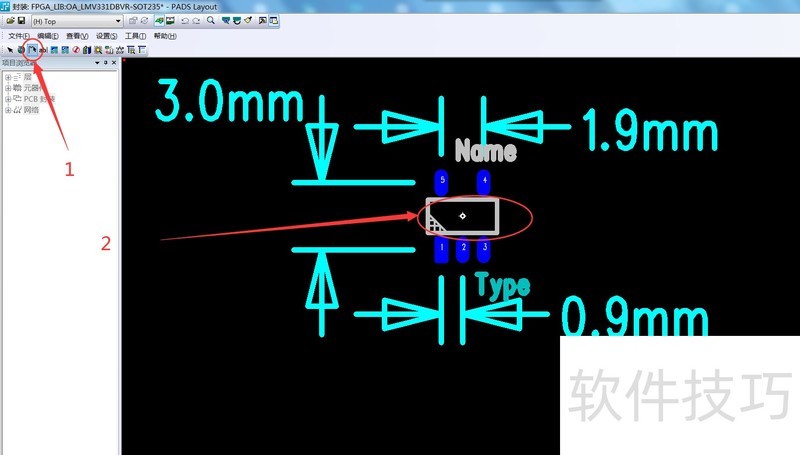

5、 第五步：添加SOT23-5封装的外形丝印，如图所示。
PADS如何设计标准的二极管SOD-123的封装
1、 第一步：打开PADS Layout软件，单击【文件】选项，如图所示。
2、 第二步：单击【库】选项，如图所示。
3、 第三步：单击选中【封装】选项，然后单击【新建】按钮，如图所示。

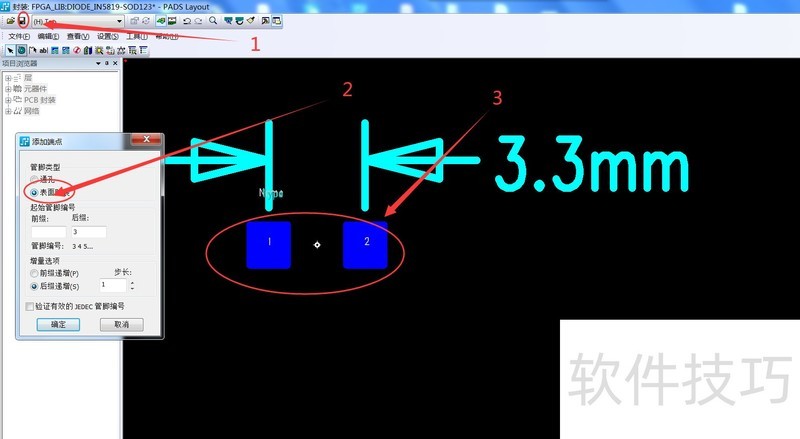

4、 第四步：添加二极管SOD-123封装的两个焊盘引脚，焊盘间距如图所示。

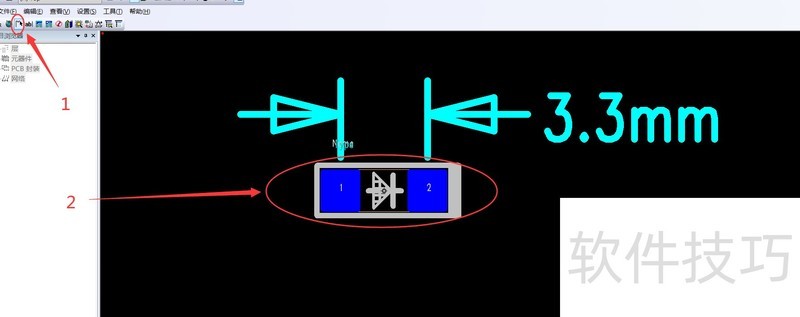

5、 第五步：添加二极管SOD-123封装的外形丝印，如图所示。
PADS软件功能全面，能满足PCB设计各环节需求。本文解析了其设计流程及电容、SOT23 - 5、二极管等封装设计技巧，掌握这些有助于工程师高效运用PADS进行PCB设计。
