PADS软件:PCB设计全流程及实用操作技巧大揭秘

作者:yxglyl88 时间:2025-12-22 00:43:55

PADS是一款功能强大的CAD软件,支持完整PCB设计流程。从原理图网表导入到生产文件输出,功能全方位。这里还将介绍它的多种操作技巧,像格式转换、特定设计等,快来一起深入了解吧。

PADS格式PCB转换成Allegro格式方法

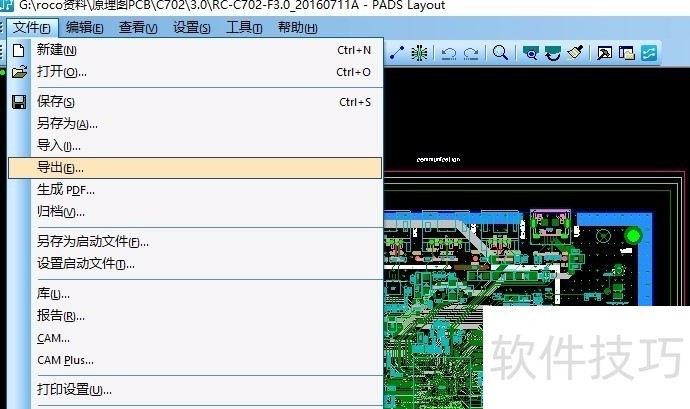

1、 PADS Layout中打开需要转换的PCB,然后选择文件~导出

PADS软件:PCB设计全流程及实用操作技巧大揭秘

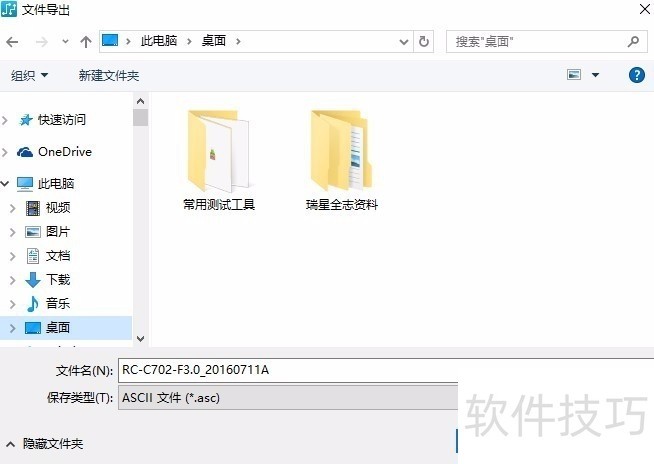

2、 选择好要保存的路径,点击保存

PADS软件:PCB设计全流程及实用操作技巧大揭秘

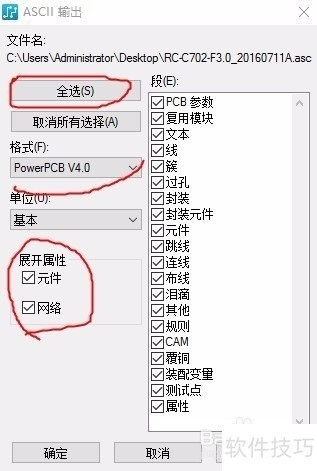

3、 在接下来的设置中,点击全选,转换格式选择power PCB 4.0,展开,勾选原件和网络,确定后会导出asc格式的文件保存到上一步选择的路径

PADS软件:PCB设计全流程及实用操作技巧大揭秘

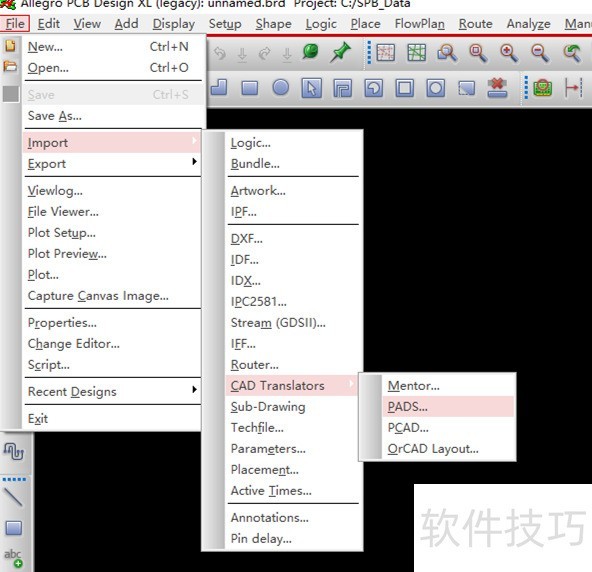

4、 打开allegro软件,选择File~import~CAD translators~PADS

PADS软件:PCB设计全流程及实用操作技巧大揭秘

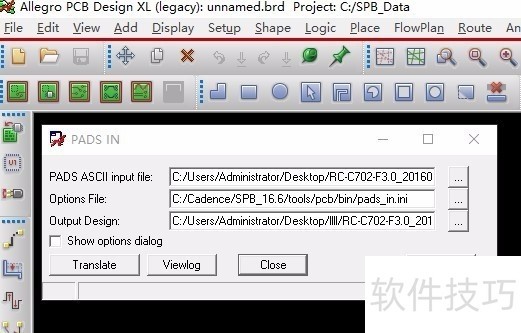

5、 然后在弹出的设置框中,ASCII input File这里选择之前的导出的文件,options File这里旋转C:/Cadence/SPB_16.6/tools/pcb/bin/pads_in.ini这个路径的文件,output design这里设置转换后要保存的目录

PADS软件:PCB设计全流程及实用操作技巧大揭秘

PADS转GERBER如何取消过孔开窗

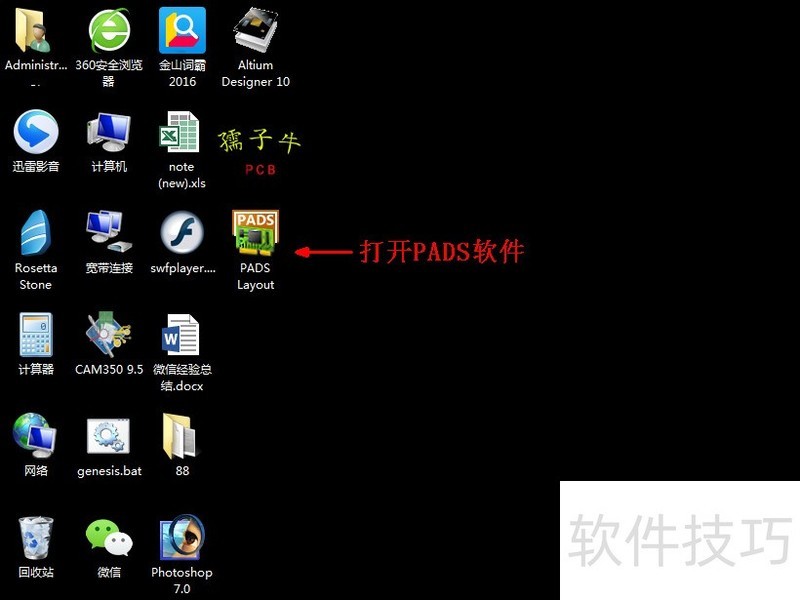

1、 打开PADS或PADS VX软件

PADS软件:PCB设计全流程及实用操作技巧大揭秘

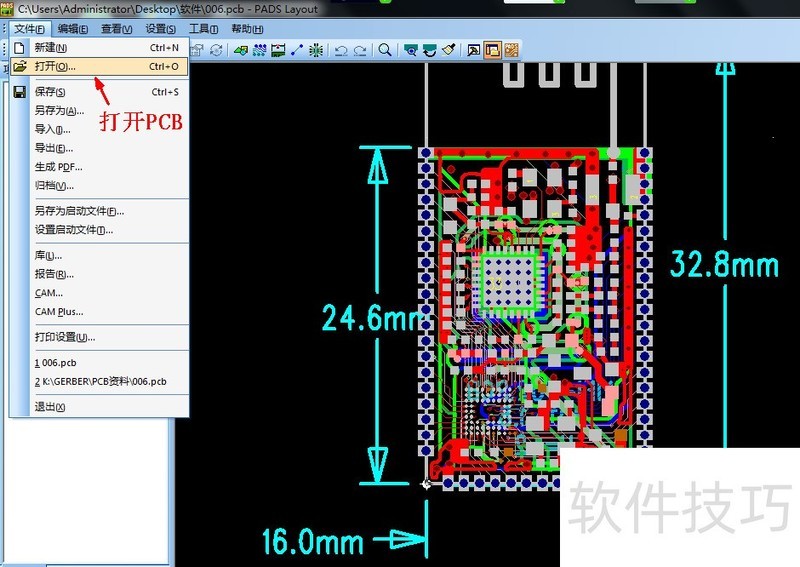

2、 打开需要转换的PCB文件

PADS软件:PCB设计全流程及实用操作技巧大揭秘

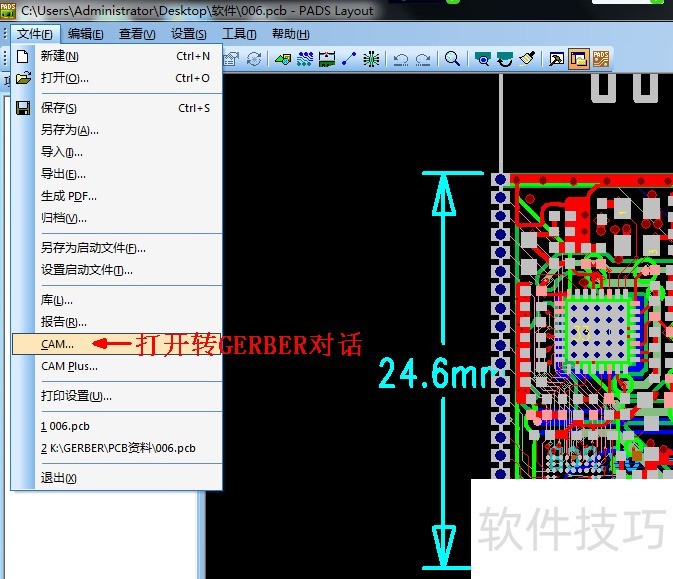

3、 打开转GERBER对话框

PADS软件:PCB设计全流程及实用操作技巧大揭秘

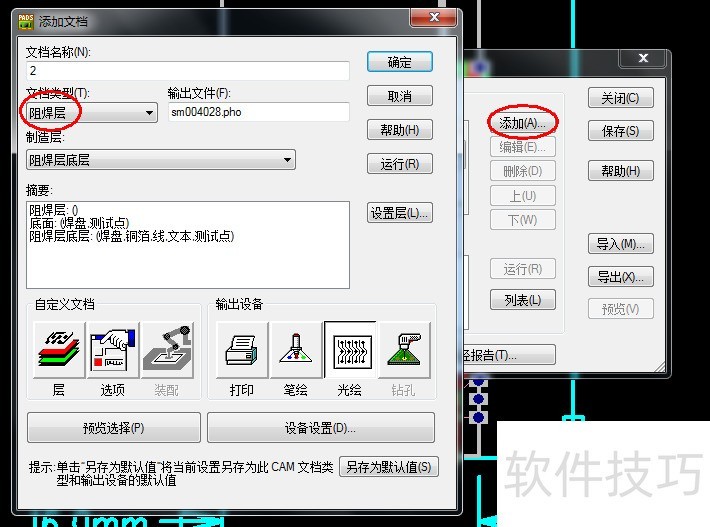

4、 选择防焊层

PADS软件:PCB设计全流程及实用操作技巧大揭秘

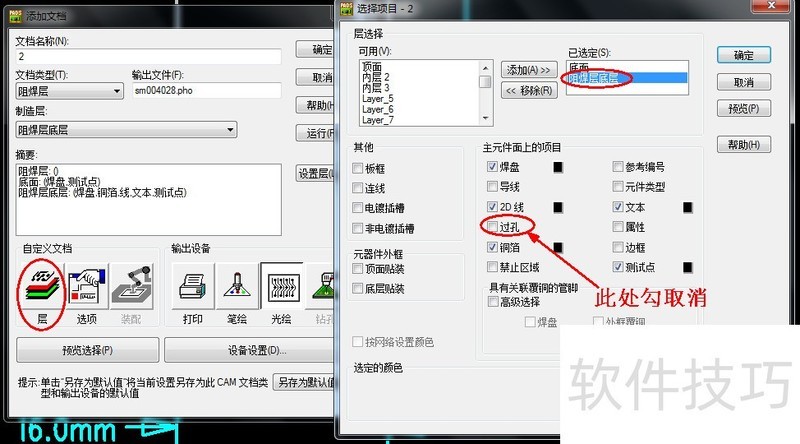

5、 将线路层的过孔焊盘开窗勾取消

PADS软件:PCB设计全流程及实用操作技巧大揭秘

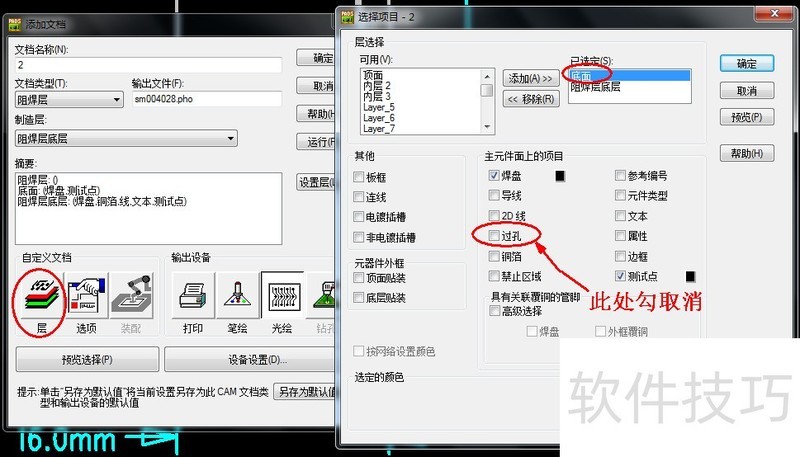

6、 将防焊层的过孔开窗勾取消

PADS软件:PCB设计全流程及实用操作技巧大揭秘

PADS如何设计标准的QFN-68引脚封装

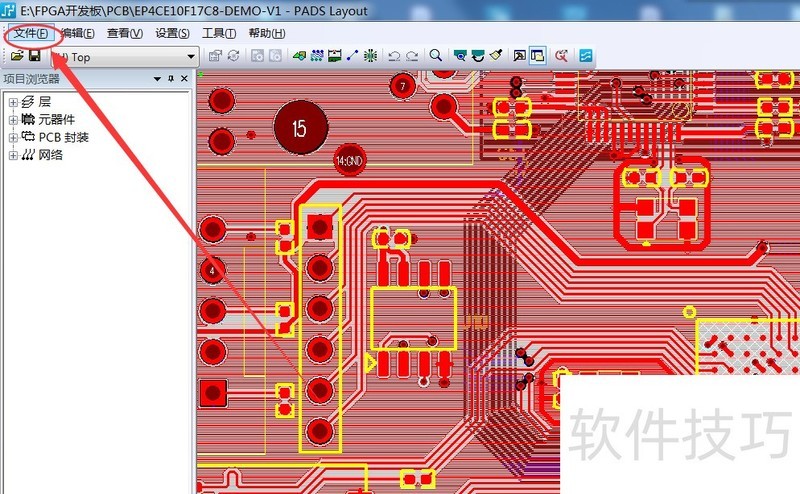

1、 第一步:打开PADS Layout软件,单击【文件】选项,态光捧如图所示。

PADS软件:PCB设计全流程及实用操作技巧大揭秘

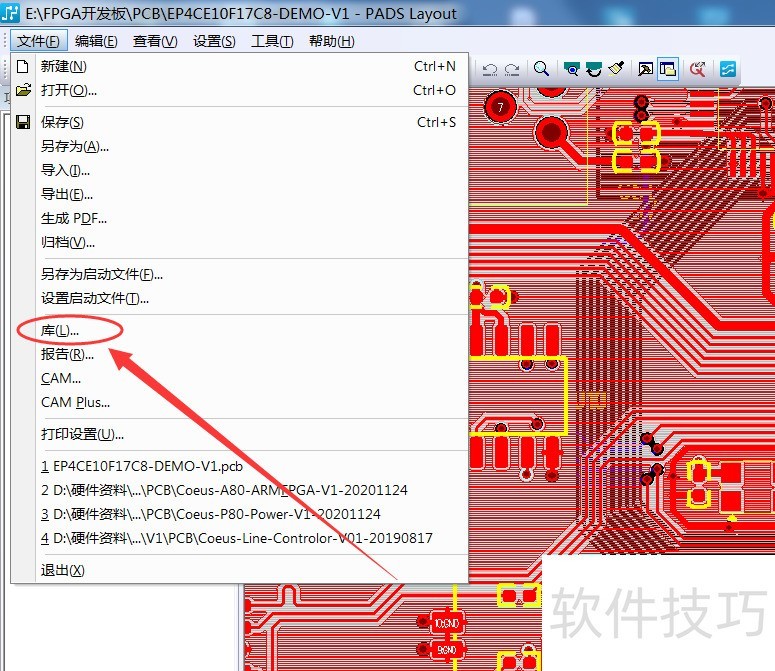

2、 第二步:单击【库】选项,如图所示。

PADS软件:PCB设计全流程及实用操作技巧大揭秘

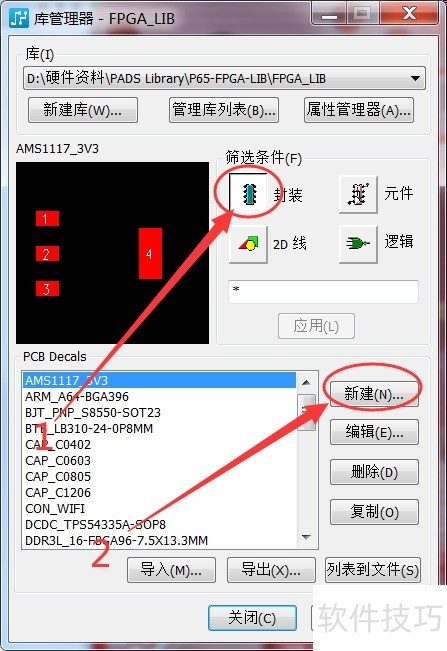

3、 第三步:单击选中【封沃躲装】选项,然后单击【新建】按钮,如图所示。

PADS软件:PCB设计全流程及实用操作技巧大揭秘

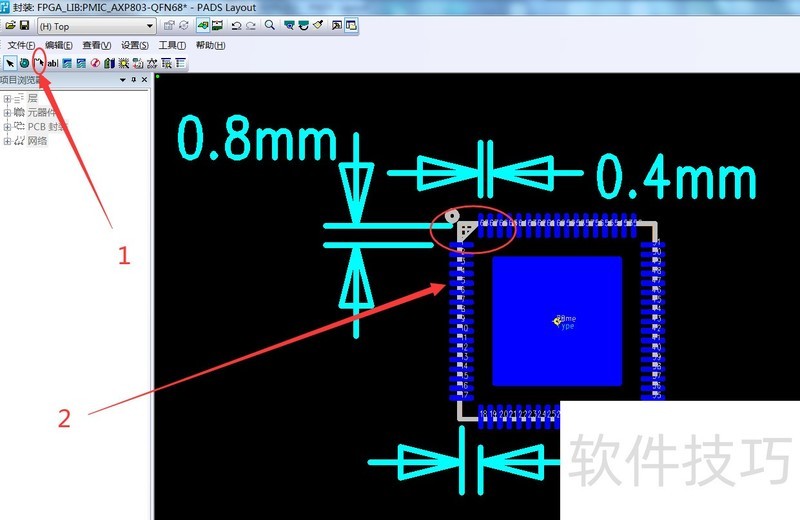

4、 第四步:添加QFN-68封装的焊盘引脚,焊盘间距如图所示。

5、 第五步:添加QFN-68封装的外形丝印,如图所拒槐示。

PADS软件:PCB设计全流程及实用操作技巧大揭秘

PADS软件功能全面,能满足PCB设计众多需求。文中介绍的操作技巧,无论是格式转换、过孔开窗还是封装设计,都有助于工程师更好地运用该软件进行高效的PCB设计。
