在CAD绘图过程中，多段线通常是实心显示的，若出现空心情况，会影响绘图的视觉效果和后续工作。这可能是由显示设置错误、视图角度问题或打印设置不当等多种原因导致的。下面将为你详细分析这些原因及相应的解决方法。
问题描述：

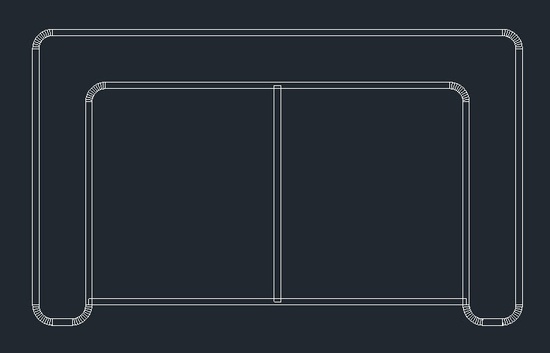

图纸的【FILLMODE】变量是打开的，也没有处于着色模式，但多段线会显示空心
原因分析：

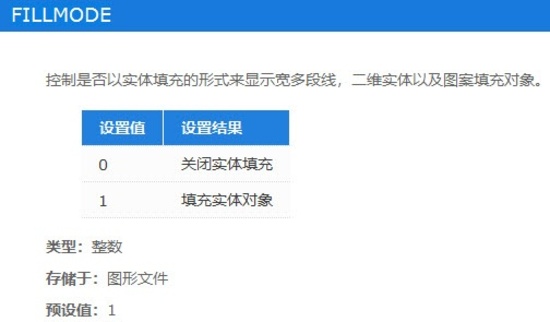

系统变量【FILLMODE】控制实体填充的显示。
视图着色模式原因，在【三维线框】和【消隐】模式下，多段线显示为空心。
视图方向为三维视图，多段线显示空心。
解决方案：

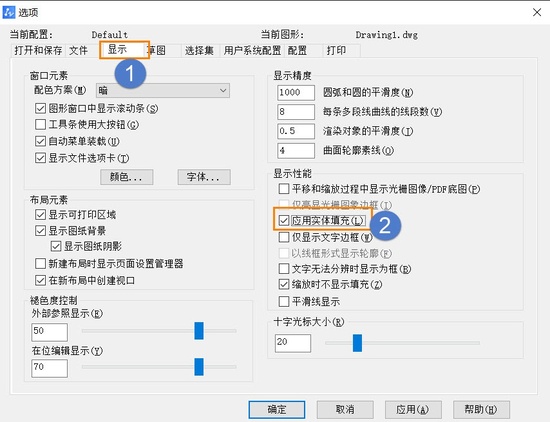

1.点击菜单【工具-选项】(【OPTIONS】命令)，回车打开选项对话框，在【显示】菜单勾选【应用实体填充】，点击菜单【视图-重生成】，刷新图形显示。
2.点击菜单【视图-着色-二维线框】，调整着色模式。
3.点击菜单【视图-三维视图-俯视】，调整视角。
以上就是相关内容的梳理，但愿能给您带来一些帮助。感谢你的认真阅读，如有任何想法，欢迎随时沟通交流!
