cad如何画箭头

当前位置：

CAD画箭头可通过多段线命令（PL）设置起点和端点宽度实现，或使用浩辰CAD机械软件中的【箭头】工具，自定义长、宽、颜色等参数后指定位置即可完成绘制。

CAD多段线画箭头方法

CAD中使用多段线命令（PL）绘制箭头，通过设置起点和端点宽度，调整箭头形状，适用于快速创建箭头图形。

参考资料

CAD箭头不会画?这两种CAD画箭头方法你试过吗?_知乎

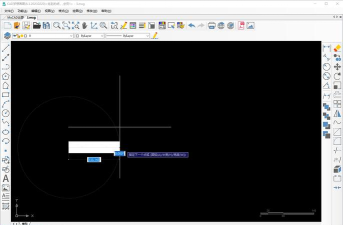

CAD画箭头方法一: 启动浩辰CAD软件后,调用CAD多段线命令快捷键PL,根据系统提示在图纸中指定多段线的起点,指定起点后命令行会提示如下图所示: CAD画箭头步骤此时我们需要设置多段线的线宽,根据提示输入:W后点击回车键,指定起点宽度和端点宽度为:5,点击回车键确认.如下图所示: CAD画箭头步骤根据提示在图纸中指定多段线的下一点;此时会重复之前的提示,再次输入:W,点击回车键;指定起点宽...

CAD中所有绘制箭头的方式_知乎

多段线箭头:PL 输入CAD多段线命令(快捷键:PL)指定第一个点,再输入宽度选项W,将起点宽度改为0,端点宽度改为80,箭头长度设置为200,如下图所示: 绘制箭头再输入宽度选项W,将起点宽度改为0,端点宽度也改为0,...

CAD一个命令快速绘制箭头,真的是敲极快!_知乎

CAD中利用多段线可以快速绘制一个箭头,具体步骤如下: 1. 执行多段线【命令PL】,按下空格 2. 鼠标指定起点,单击一下左键,再输入命令【w】,按下空格 3. 输入箭头直线段的宽度,指定起点宽度这里我们以100为例,输入100后空格 4. 指定终点宽度,再输入100后空格 5. 鼠标指定这个直线端的端点,然后再输入命令【w】,我们来指定箭头的宽度 6. 输入合适的宽度500,按下空格 7. 再输入0,按下空格 8. 最后指定箭头的头部即可

CAD箭头样式设置技巧

CAD中箭头样式可通过引线设置或标注样式调整，包括直线和箭头选项卡，支持自定义箭头类型和缩放比例。

建筑工程CAD绘图基础教程 - 知乎

在对话框中设置标注，“新建标注样式”对话框、“修改标注样式”对话框和“替代标注样式”对话框包含下列选项卡：直线和箭头、文字、布满、主单位、换...

你知道CAD标注引线怎么设置吗?新技能GET√_知乎

CAD引线标注设置步骤: 首先启动浩辰CAD,打开图纸文件,然后调用QLEADER命令,根据系统提示在命令行输入:S,并点击回车键执行便会弹出【引线设置】对话框.

CAD制图初学入门之引线标注命令详解_知乎

CAD引线标注命令: 命令行:DIMleader/Leader 创建连接注释与几何特征的引线.命令行提示及操作步骤如下: 指定引线起点——指定第一个点; 指定下一点——指定第二点; 指定下一点或[注释(A)/ 格式(F)/放弃(U)/<注释]>——指定第三点,或输入选项,或按 ENTER 键根据提示输入注释文字. 注释(A) 在引线的末端插入注释.注释可以是单行文字也可以是多行文字,包含形位公差的...

CAD机械软件箭头工具

浩辰CAD机械软件提供专用箭头工具，可设置箭头长度、宽度及颜色等参数，方便在图纸中精准绘制箭头。

CAD箭头不会画?这两种CAD画箭头方法你试过吗?_知乎

AUTOCAD——三种箭头的画法_知乎

我们来说一个CAD箭头的三种画法,后面两种都是需要用到源泉插件的哦.操作工具操作系统:Windows10AutoCAD版本:2020步骤1.第一种画法,使用...

CAD箭头快捷键与命令

CAD中箭头绘制常用快捷键如PL（多段线）和QLEADER（引线标注），提升操作效率，适合初学者快速上手。

47个快捷键+50个CAD技巧助你玩转CAD_知乎

创建直线的快捷方式是L+空格 2. 创建圆的快捷方式是C+空格 3. 创建圆弧的快捷方式是A+空格 4. 创建矩形的快捷方式是REC+空格 5. 创建点的快捷方式是PO+空格 6. 创建单行文本的命令是DT 7. 创建多行文本的命...

牛人整理的CAD画图技巧大全!必须收藏! - 知乎

一、模版文件 1、建立自己的模板文件,这样可以以自己的喜好进行设置,形成自己的风格。 2、在模板文件中一般应做好以下设置: 单位、精度、图层(颜色、线型、线宽)、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。 3、命名:按图幅大小命名,例如A3.dwt,A2.dwt等。 4、位置:模板文件建议放在AutoCAD安装目录下,便于查找,可以在选项对话框里进行更改。
