在测绘领域，公差常用于工程图纸的尺寸标注，用以规定几何尺寸与实测值之间允许的偏差范围，确保设计、制造、加工及安装等环节的协调与精度。实际测量过程中也常设定公差，如根据任务需求确定精度标准或容许误差区间，从而保障测量结果的可靠性与一致性。
今天教你如何在CAD中快速标注公差。
CAD中标注公差的方法有多种。
使用标注工具直接标注公差：在绘图中选取公差标注功能，点击需标注的尺寸线，CAD将自动计算并显示公差值。
用户可依据自定义尺寸样式进行公差标注。首先新建尺寸样式，在主尺寸与公差选项卡中设定相关参数，随后在绘图时选用该样式完成标注操作。
步骤一、

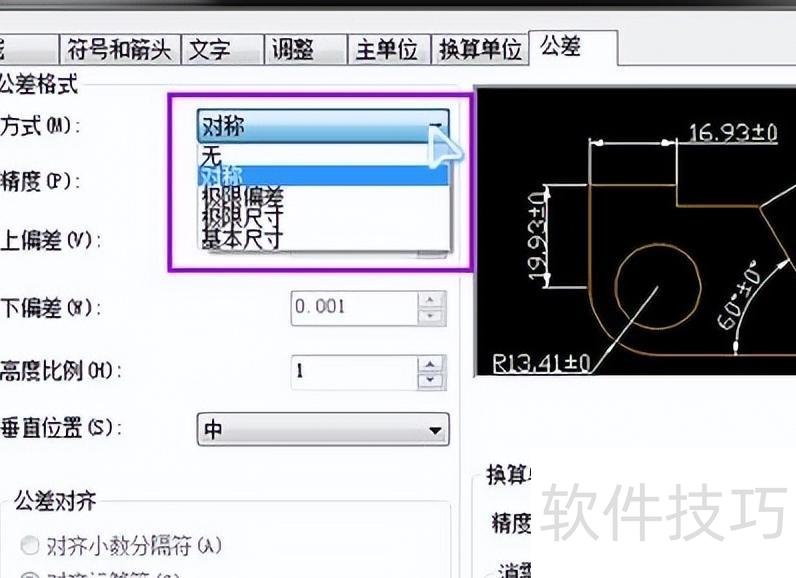

本文通过普通CAD图纸演示公差标注，介绍两种方式：对称公差与极限公差。
步骤二、

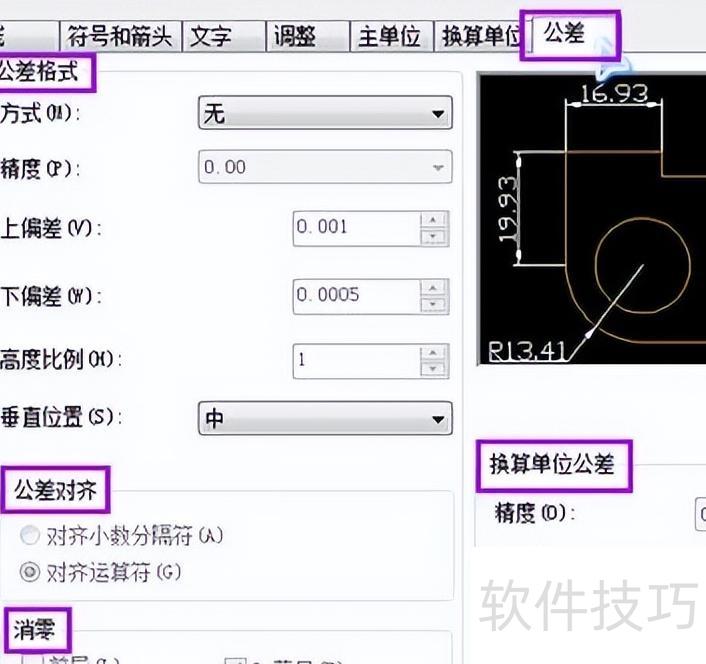

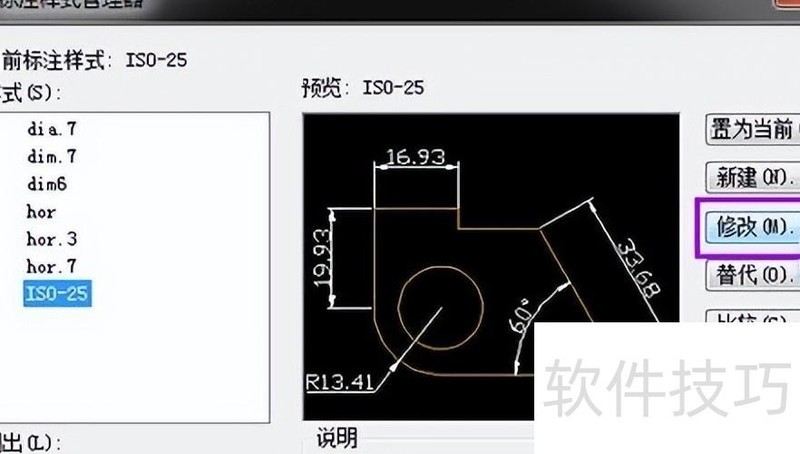

通常可通过标注样式设置CAD公差。点击工具栏中的标注样式按钮，打开标注样式管理器，选择当前使用的样式后，点击右侧的修改按钮。进入样式修改器界面，切换至公差选项卡，在此可对图纸中标注的公差内容进行具体设置，包括公差格式、精度及显示方式等参数。
步骤三、

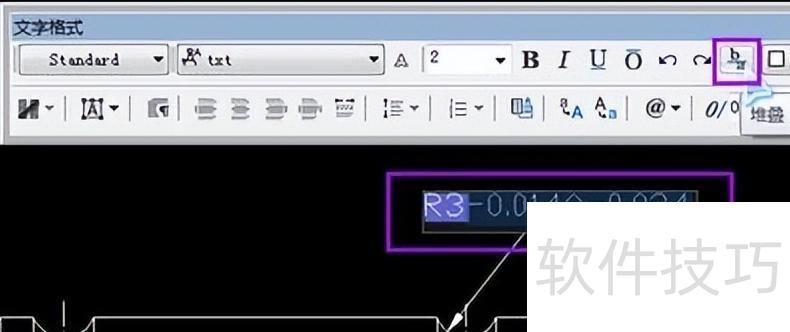

在CAD中标注公差时，首先选择所需的标注方式。选中目标标注后，按下键盘ED加空格键（需在英文输入法下），弹出文字格式编辑窗口。在其中输入所需的上下公差数值，接着用鼠标选中这两个数值，点击窗口工具栏上的b/a堆叠按钮，即可将上下公差以分数形式整齐显示在图纸上。
步骤四、
刚才输入的上下公差数值已自动分为两行显示，点击窗口中的确定按钮后，即完成极限公差的设置。接下来，让我们看看在CAD图纸中标注公差的实际效果如何。
