在CAD动态块的应用过程中，拉伸动作的刻度显示异常是影响参数化设计效率的典型问题。当动态块的拉伸夹点无法正常显示预设刻度标记时，设计师难以进行精确的尺寸控制，这一现象往往反映出动态块参数关联机制中的深层次配置错误。本教程将系统剖析动态块刻度显示失效的解决方法，帮助您恢复动态块设计的完整可视化控制功能，确保参数化建模过程既高效又精准。
问题描述：

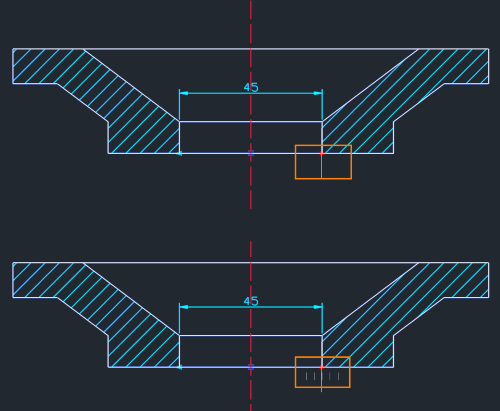

动态块拉伸时，为什么不显示设置好的距离值刻度?
步骤指引：

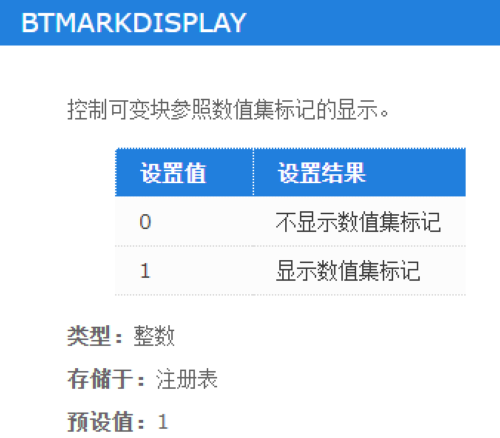

1.系统变量【BTMARKDISPLAY】控制动态块拉伸距离值的刻度是否显示。
2.命令栏输入【BTMARKDISPLAY】，回车，根据提示将其值改为【1】即可显示拉伸刻度值。
