在CAD中，按图纸名称拆分图纸是管理大型设计文件的常见需求。这种方法可以帮助您将复杂的多图纸文件分解为独立的文件，便于协作和版本控制。本教程将为您详细介绍如何通过CAD内置工具或脚本实现按图纸名称拆分图纸，通过这些方法，您可以轻松管理大型项目，提升工作效率。
问题描述：
一张DWG图纸中的多个图框，如何按图纸名称拆分出单独的DWG文件?
步骤指引：

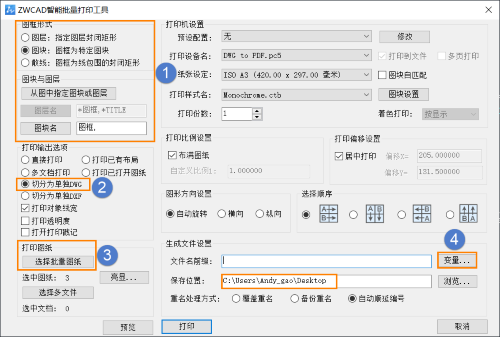

1.点击菜单【文件-智能批量打印】(【ZWPLOT】命令)，打开智能批量打印对话框;
2.【图框形式】选择“图块”，【图块名】指定为“图框”的块名;
3.【打印输出选项】选择【切分为单独DWG】;
4.【选择批量图纸】框选需要单独保存的图纸，设置图纸保存位置，点击【变量】;

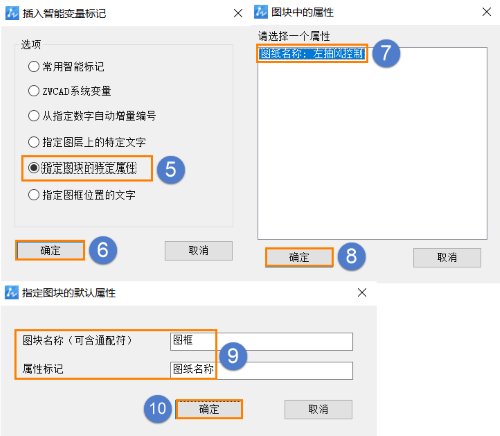

5.【指定图块的特定属性】-【确定】，选择图框并选中需要做为图纸名称的属性，【确定】，指定“图块名称和属性标记”点击【确认】;

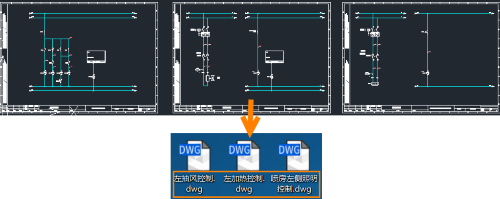

6.点击【打印】，图纸批量输出多个单独DWG文件保存。
以上就是本篇的全部内容了，希望能对小伙伴们有帮助!感谢大家的阅读和支持!
