图块作为高效绘图与设计管理的重要工具，扮演着举足轻重的角色。它们不仅能够简化复杂图形的绘制过程，还能显著提升设计的灵活性与可重用性。然而，面对日益变化的设计需求，如何灵活地修改已有图块，以适应新的设计情境，成为了许多设计师和工程师关注的焦点。本文将介绍修改图块的操作方法。

图块修改主要用两个功能【REFEDIT】在位编辑块和【BEDIT】块编辑器。

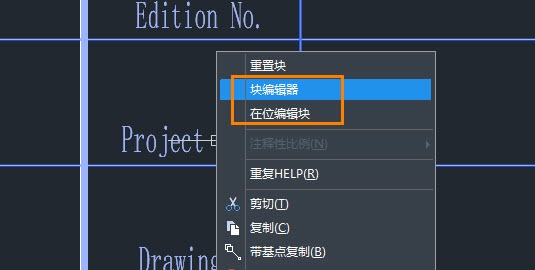

双击图块即可进入这两个编辑功能的一个，具体会进入哪个由CAD版本决定。也可以选中块后，鼠标右键，在菜单中进行选择。

两个编辑功能的区别：

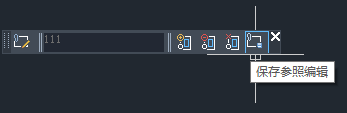

【REFEDIT】在位编辑块，可以显示图块外的图形作为参照，可以将图块外的图形添加到图块内，也可以将图块内的图形移到图块外。编辑完毕后，点击工具栏上的保存按钮或者输入【REFCLOSE】命令，退出在位编辑块。

【BEDIT】块编辑器，可以重新设置图块的插入点，可以设置动态块。编辑完毕后，点击工具栏上的关闭按钮或者输入【BCLOSE】命令，退出块编辑器。

以上就是本文的全部内容，希望能对您有所帮助。
