CAD中的并集功能主要用于将两个或多个独立的几何对象合并成一个单一的对象。这个功能在进行复杂图形设计时非常有用，因为它允许设计师将多个元素无缝地组合在一起，从而简化了模型的结构和编辑过程。通过并集操作，可以提高工作效率，减少重复劳动，并且有助于保持设计的整洁和有序。简而言之，CAD的并集功能是实现几何对象一体化的强大工具。

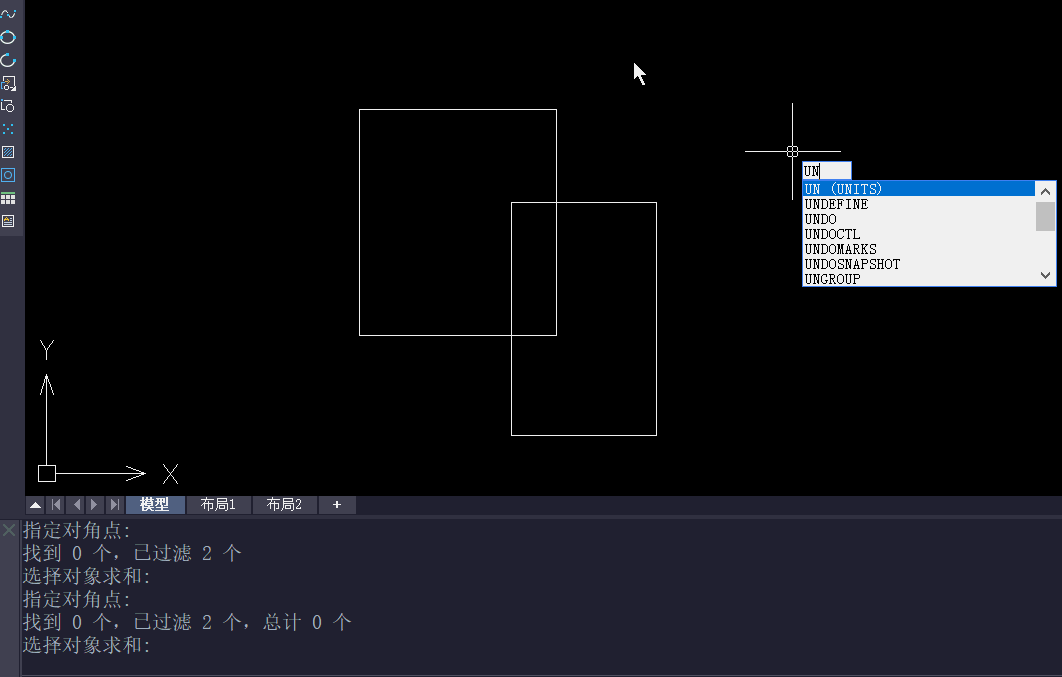

如下图，为什么两个图形明明是交叉的，但是使用并集功能却不能识别?

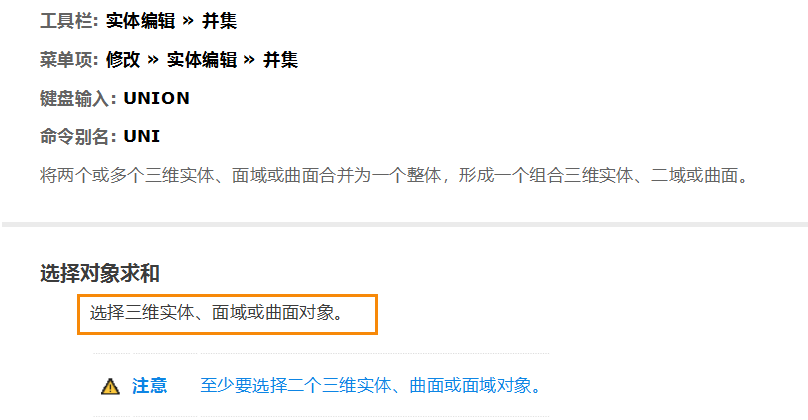

发生这种情况的原因一般如下。以【并集】为例，操作对象是三维实体、面域或曲面对象。如下图。
如果进行操作的对象不属于并集要求的范围，则功能不能进行。
常见的封闭多段线，虽然看上去类似面，但并不是三维对象，需要将其用【REGION】命令转换为面域，才能使用并集功能。
按照上述步骤操作，我们就可以使用并集功能啦，以上就是本篇文章的全部内容，希望对你有所帮助。 推荐阅读：cad官网
