在CAD软件中，面域是指由封闭轮廓或环路构成的平面区域，它能够将封闭图形如多段线、直线段以及各类曲线(涵盖圆弧、完整圆形、椭圆弧、完整椭圆形和平滑曲线)整合成一个单一的面域实体。其核心功能在于将闭合的空间转化为面域，便于进行面积计算、实体建模和其他相关操作。本文将介绍这个功能的具体流程。

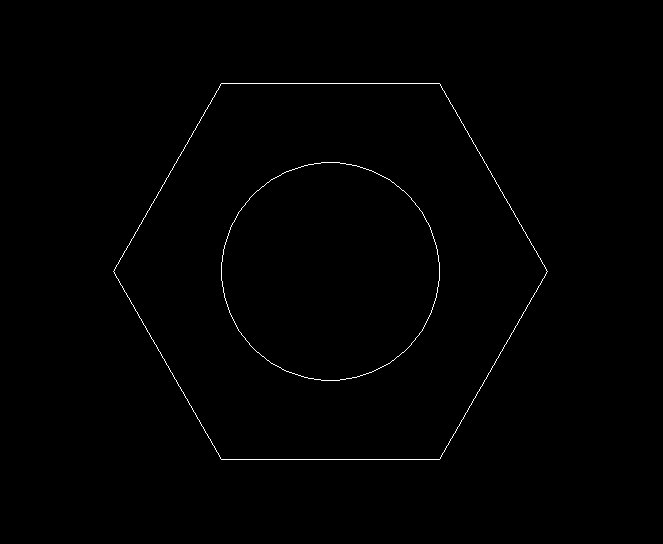

以下图为例，将该图形作为面域，再进行拉伸为三维实体;

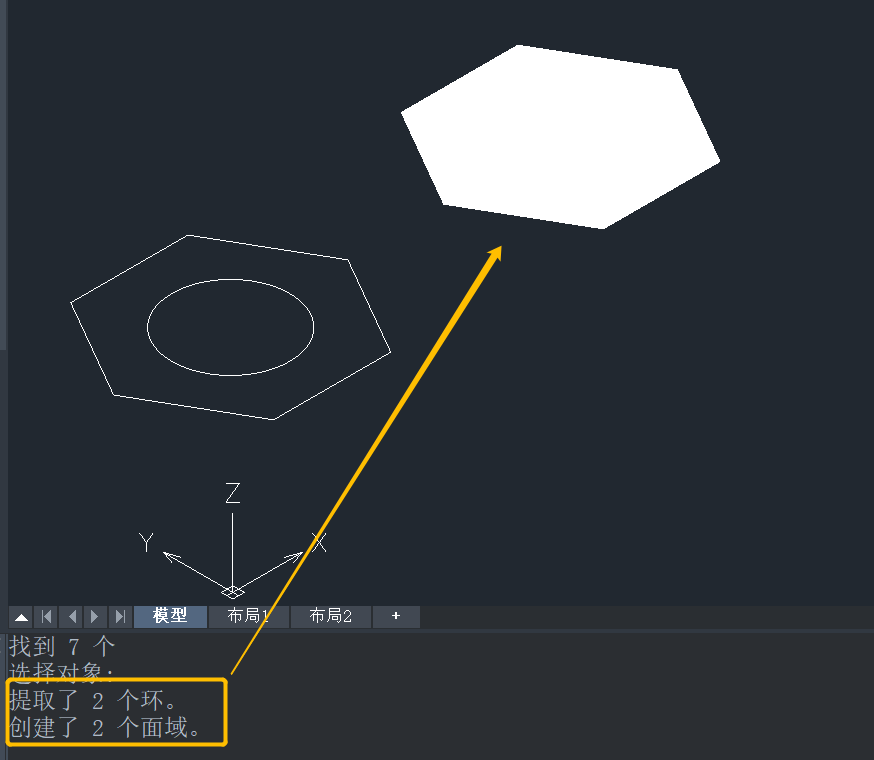

首先，点击菜单【绘图-面域】(【REGION】命令)，选中图形，生成面域，六边形和圆会分别生成两个面域。如下图所示：

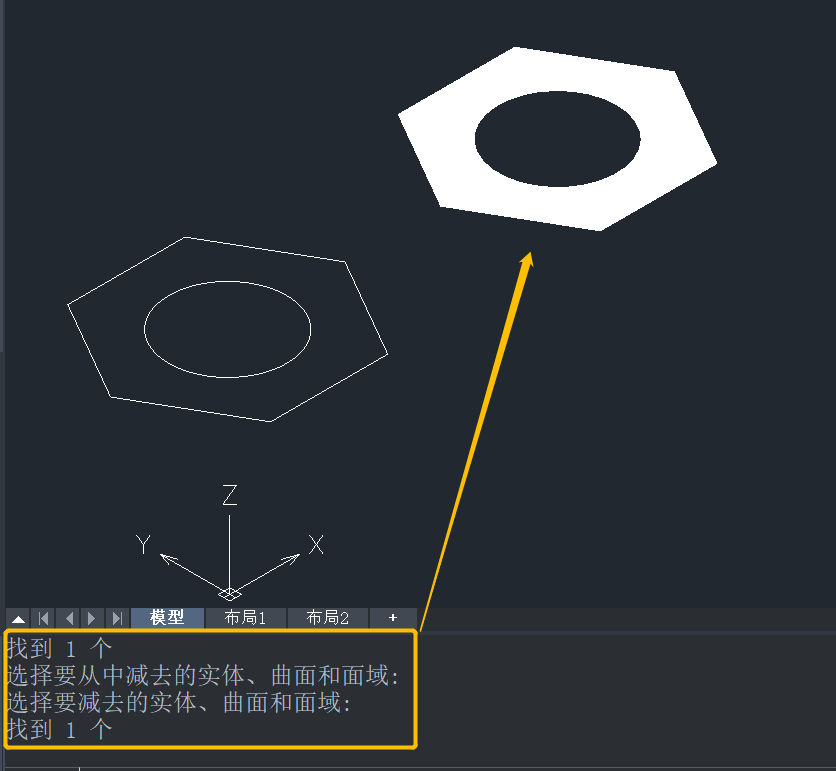

然后，点击菜单【修改-实体编辑-差集】(【SUBTRACT】命令)，选择六角形面域减去中间圆形面域，形成螺母的平面图(注意：执行减操作的两个面域必须位于同一平面上);

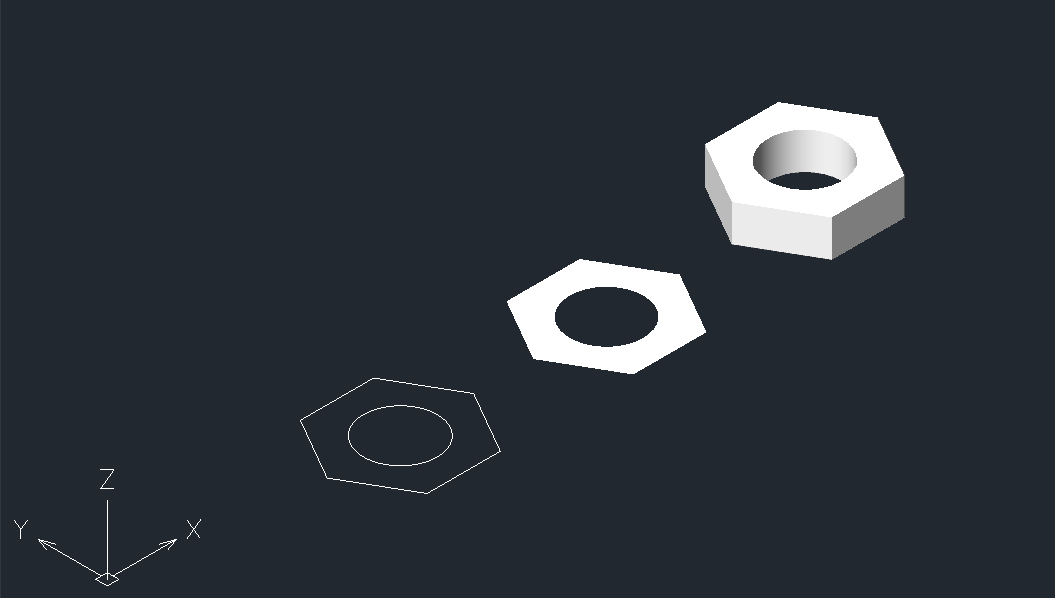

最后，点击菜单【绘图-实体-拉伸】(【EXTRUDE】命令)，选择面域拉伸，即可得到螺母的三维实体图。
需要注意的是，如果边界线不封闭或者有交叉都无法正常生成面域。
以上就是本篇文章的全部内容，希望对你有所帮助。
