CAD绘制箭头可通过PL命令绘制多段线，设置线宽后完成箭头。也可通过W命令调整线宽，或使用自定义箭头样式。具体步骤包括输入PL、设置W、调整线宽等操作。
CAD绘制箭头的步骤
CAD绘制箭头可通过多段线命令PL实现，设置起点和终点宽度，调整线宽参数，快速绘制箭头形状，适用于多种绘图场景。
参考资料
CAD中所有绘制箭头的方式_知乎

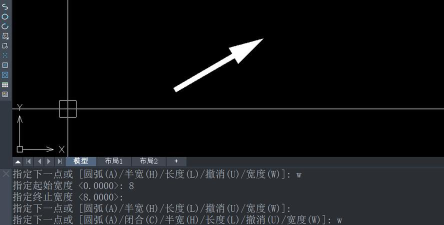

多段线箭头:PL 输入CAD多段线命令(快捷键:PL)指定第一个点,再输入宽度选项W,将起点宽度改为0,端点宽度改为80,箭头长度设置为200,如下图所示: 绘制箭头 再输入宽度选项W,将起点宽度改为0,端点宽度也改为0,...
AUTOCAD——三种箭头的画法_知乎
1.第一种画法,使用多线段命令(快捷键:PL).执行命令后输入w,设置起点与端点的宽度都为15,长度为100,如下图动图所示: 多线段命令 2.接着输入W,把起点宽度改为45、端点宽度改为0、指定一定的距离就完成了,...
CAD一个命令快速绘制箭头,真的是敲极快!_知乎

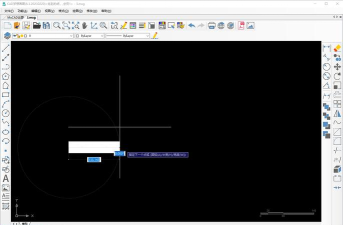

CAD中利用多段线可以快速绘制一个箭头,具体步骤如下: 1. 执行多段线【命令PL】,按下空格 2. 鼠标指定起点,单击一下左键,再输入命令【w】,按下空格 3. 输入箭头直线段的宽度,指定起点宽度这里我们以100为例,输入100后空格 4. 指定终点宽度,再输入100后空格 5. 鼠标指定这个直线端的端点,然后再输入命令【w】,我们来指定箭头的宽度 6. 输入合适的宽度500,按下空格 7. 再输入0,按下空格 8. 最后指定箭头的头部即可
CAD箭头快捷键使用
CAD中绘制箭头的快捷键命令为PL，通过输入PL并设置宽度参数，可快速完成箭头绘制，提高绘图效率。
【cad箭头快捷键】- 虎课网
cad箭头快捷键命令是pl。我们在cad里绘制图纸时经常会绘制各种图形，比如画带箭头的直线，下面小编就教大家一个画带箭头直线的快捷键命令，在操作时输...
CAD箭头样式设置方法
CAD箭头样式可通过多段线命令PL调整线宽和端点宽度，或使用自定义样式设置，满足不同图纸需求。
AutoCAD 2011完全自学手册（龙马工作室编著书籍） - 搜狗百科
巧用多段线绘制箭头 96 技巧2：怎样把多条线合并为多段线 96 技巧3：使用更多的填充图案 97 第6章 编辑图形对象 98 6.1 选择对象 99 6.1.1 选择单个对象 99 6.1.2 选择...
CAD箭头引线与标注技巧
CAD中箭头引线可通过多行文字标注实现，结合上下标符号进行标注，适用于尺寸和比例标注需求。
CAD里类似于箭头指出来这样的符号都是怎么标注的?_知乎
如果你是指以上下标的形式为标注加上公差的话,可以通过多行文字标注(mtext)实现.1.输入数据:%%c27.90-0.02^-0.07注意:Shift+6输入字符^是关键2....
CAD箭头常见问题与解决
CAD箭头绘制中可能遇到尺寸不一致问题，可通过直接修改标注值或调整线宽参数解决，确保图纸准确性。
为什么CAD标注值与实际测量值不同?_知乎
CAD标注值与实际测量值不同的原因: CAD图纸不是1:1或精确绘制的,因此人为修改标注尺寸.测量值是当前图面上绘制的尺寸,但标注尺寸则是可以根据需要进行修改的.修改的方式有两种: 1. 直接修改CAD标注尺寸的值 相当于用一个输入的文字替代了标注的测量值,这种情况常见于非精确绘图,图形有少量误差,于是人为修改一下尺寸值. 如果是手动修改的标注值,在特性面板(CTRL+1)或查询LI都可以看出来.
CAD箭头在工程制图中的应用
CAD箭头在工程制图中用于指示方向和标注，常见于原理图、配筋图等场景，需合理设置样式以符合规范。
AutoCAD Electrical基础教程 1.18设置源箭头和目标箭头_知乎
- 绘制源箭头 打开图纸001,在三相导线的最右端给三相导线加上源箭头.左键单击“原理图”选项卡-“源箭头”,鼠标光标变为小方块,在三相导线最上一条的右端单击左键,ACE弹出“信号-源代号”对话框,
用CAD怎样画配筋图中的特殊标记和符号?_知乎
老梁绘图教你CAD绘图特殊符号的输入
