CAD中的图形遮挡效果是一种视觉工具，它使得设计师能够在复杂的图纸中区分不同的图层和对象。通过设置某些图形在视觉上遮挡其他图形，设计师可以更清晰地展示设计的重点部分，同时隐藏或降低非关键元素的干扰，从而提高图纸的可读性和工作效率。这种效果不仅有助于在多图层设计中保持视觉层次，还能在打印或展示时突出特定细节，确保关键信息的传达更为准确无误。

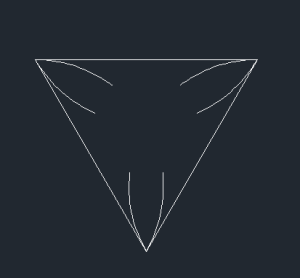

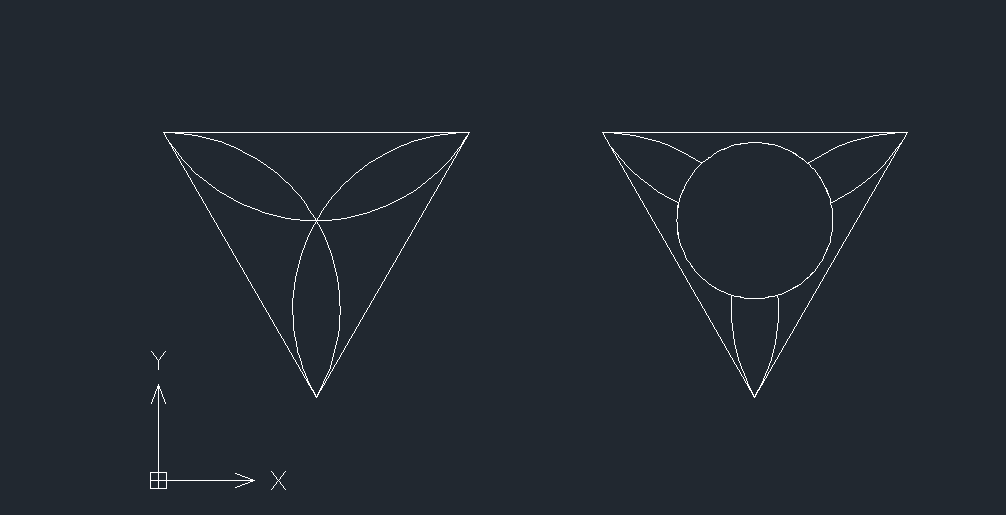

如图，当我们需要将左侧图形中间部分遮挡，达到右侧效果时，应如何操作?
步骤指引：

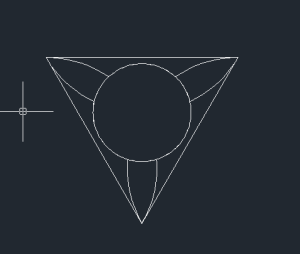

点击菜单【绘图-区域覆盖】(【WIPEOUT】命令)，指定一个多边形区域，或者输入【P】选择封闭图形，实现遮挡。

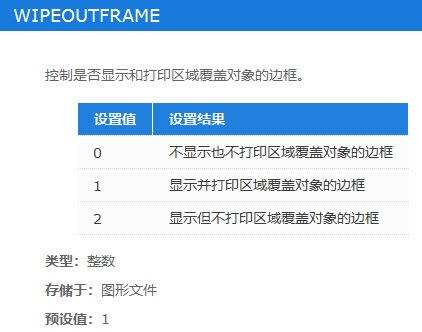

如果需要消除遮挡的边框，可以通过系统变量【WIPEOUTframe】来设定。
按照上述步骤操作，我们就可以实现图形遮挡效果啦，以上就是本篇文章的全部内容，希望对你有所帮助。
