在自动化控制领域，三菱PLC（可编程逻辑控制器）以其稳定性和易用性广受好评。对于初学者而言，学习如何使用三菱PLC编程软件（如GX Works3或GX Developer）来设计一个包含自锁功能的程序，是掌握PLC编程基础的关键一步。自锁，简单来说，是指当一个控制信号激活后，能够自我保持这种激活状态，即使初始触发信号消失，系统仍能维持运行，这对于确保设备连续运作至关重要。本文将引导您深入了解如何利用三菱PLC编程软件的直观界面，通过梯形图逻辑，轻松绘制出自锁回路，从而为您的自动化项目奠定坚实的基础。我们将从创建新项目开始，逐步解析如何布置输入输出点，配置触点和线圈，最终实现自锁逻辑，确保您的控制系统既高效又可靠。
三菱PLC编程软件软件是一款专业的针对三菱机器的工具，是一款全面的编程工具。这里为大家带来关于三菱PLC编程软件绘制plc自锁的方法介绍，想了解的小伙伴快一起来看看吧！

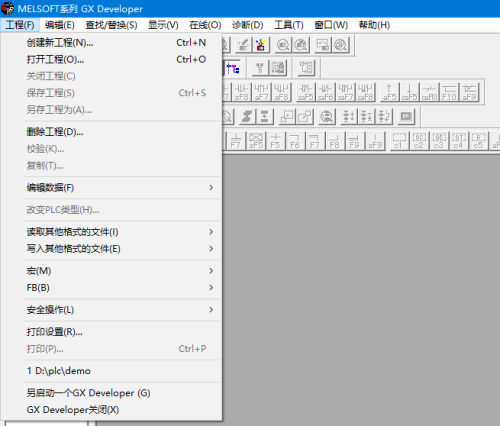

第一步：双击打开三菱PLC编程软件，在菜单栏点击创建新工程。

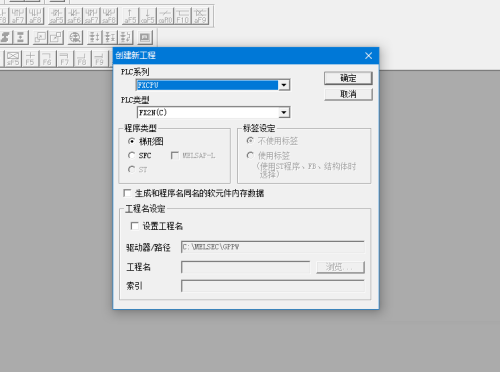

第二步：选择我们的plc系列和类型。这里选择的fx2n系列，选择梯形图。
第三步：首先了解线圈的作用。如果选择常闭线圈，那么通电后就会自动断开，我们根据原理绘制。

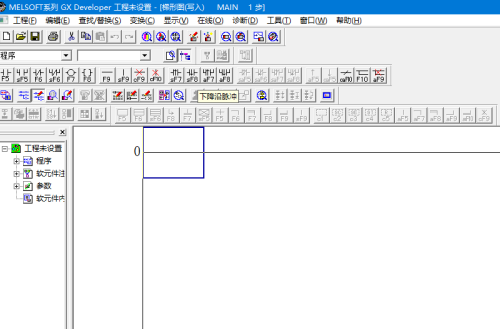

第四步：点击常开触点作为启动按钮的输入点。线圈作为输出。

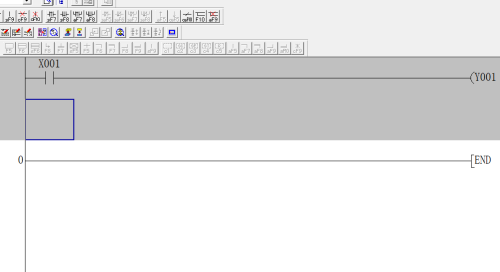

第五步：我们现在按下x1那么y1就会得电。但是松开x1，y1就会断电。我们可以选择并联一个y1的常开触点。

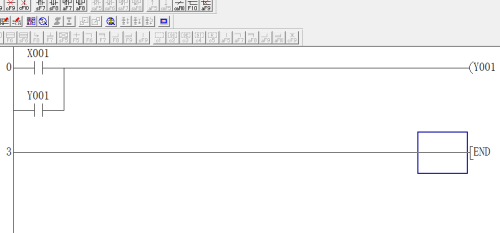

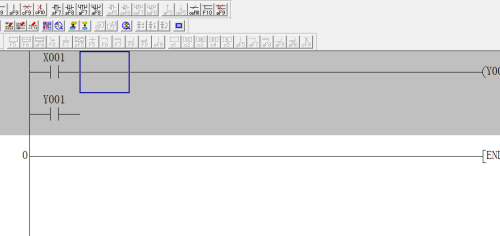

第六步：在点击竖线，并联一个y1，这个时候按下x1，y1通电，并联的y1得电，自动闭合，y1就会持续得电。
