如何在Protel 99 SE中调整PCB导线宽度

在电子设计领域，Protel 99 SE是一款经典的电路板设计软件，它允许工程师和设计师细致入微地规划和优化他们的电路板布局。一个关键的细节在于PCB（印刷电路板）线宽的设置，这直接影响到电路的性能、电流承载能力和信号完整性。对于新手和经验丰富的设计师 alike，正确设置PCB线宽是确保设计既高效又可靠的必要步骤。本文将引导您逐步了解在Protel 99 SE软件中如何根据设计需求调整导线宽度，从而达到最佳的电气特性和物理布局要求。我们将深入浅出地讲解设置过程，帮助您掌握这一对电路板设计至关重要的技能。

Protel99se软件是一款专业的EDA工具，被用于设计简单电路。很多用户在使用软件的时候，对于如何设置PCB线宽，还不是很了解。这里为用户们带来关于Protel99se设置PCB线宽方法介绍，一起来看看吧！

Protel99se怎么设置PCB线宽

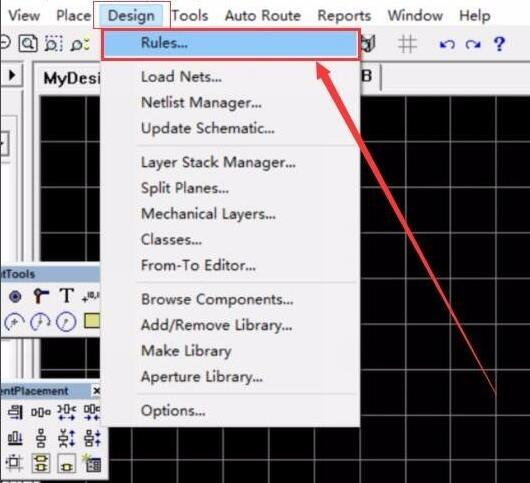

首先，我们打开Pcb，选择“Design”->"Rules"，如图所示;

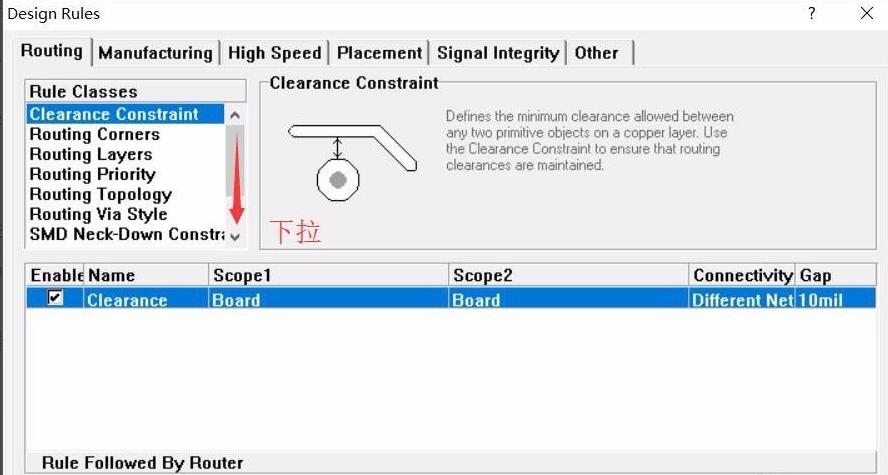

然后，开启后，滑动滚动条至底部，如图所示;

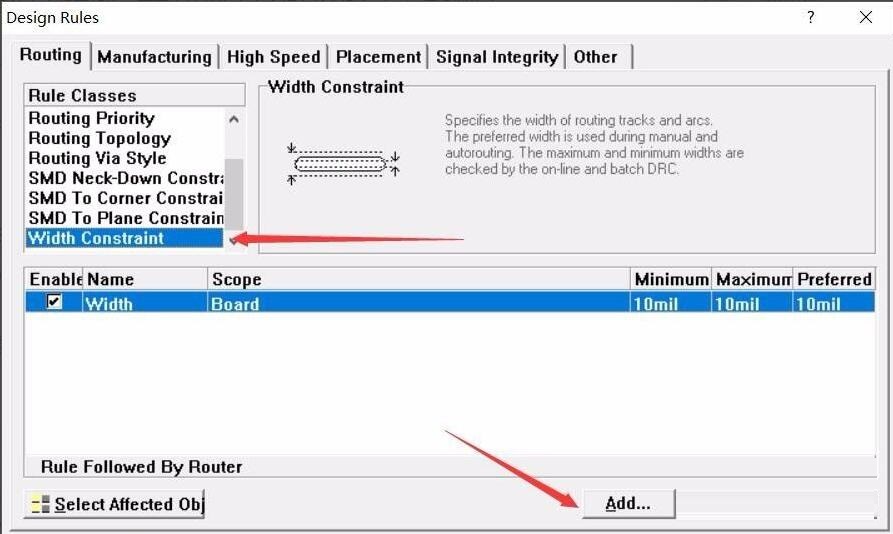

单击选中“WidthConstraint”，鼠标选择“Add”选项，如图所示;

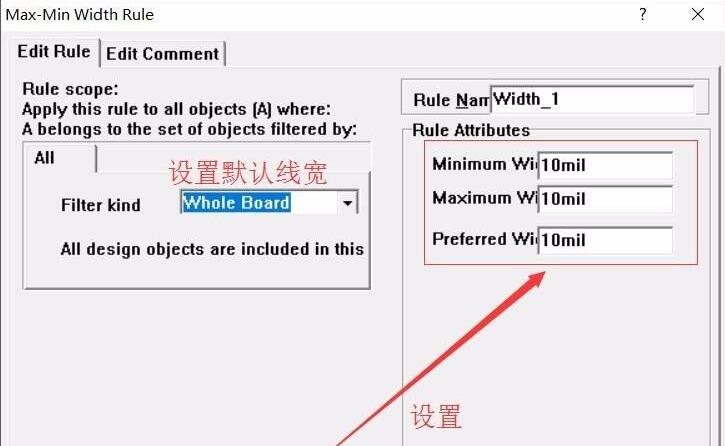

进入后，我们会看到“WholeBoard”选项，(注：该选项设置所有线的默认宽度)

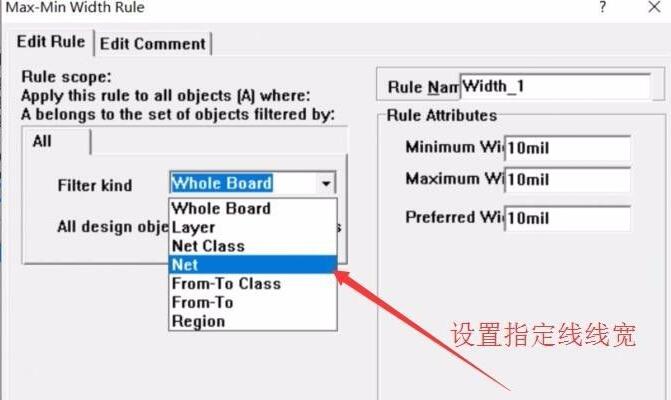

下拉后选择“Net”，其中可以设置你已经导入的线的类型(例如：GNDVCCD等你已经导入的线)

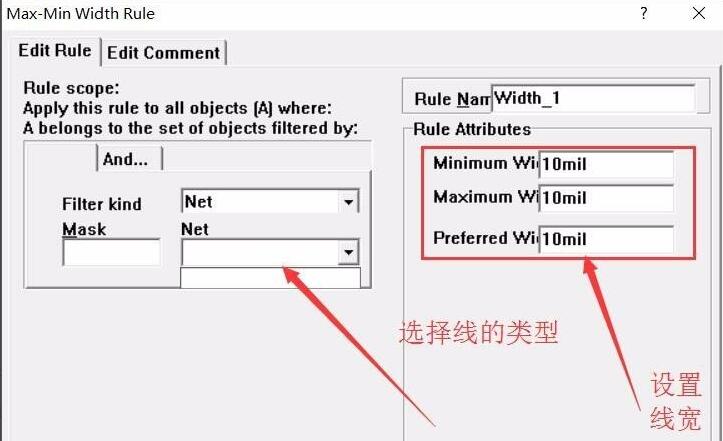

在Net中选择你的线的类型，由于小迹这里没有导入pcb所以没有可以挑选的项目，如图所示;

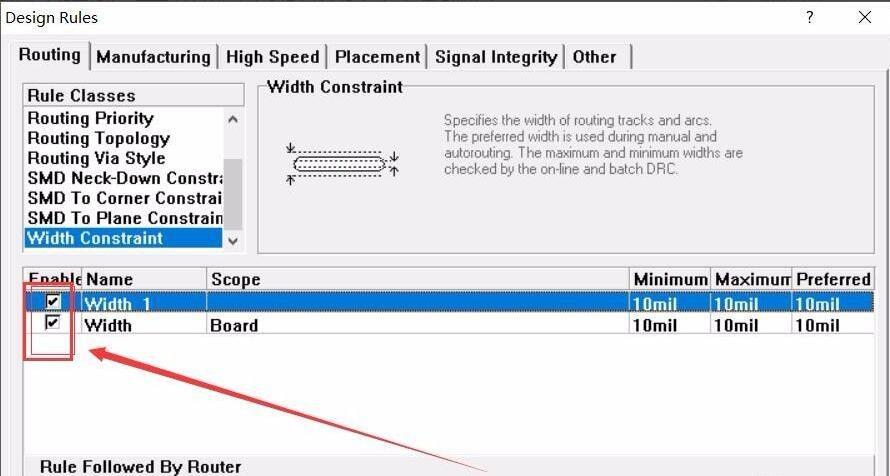

最后，完成后点击“ok”会自动退出至图中界面可以查看你添加的线类型及个数，如图所示。
