在电子设计领域，Protel 99 SE是一款经典的PCB设计软件，它提供了强大的功能来帮助工程师们设计出既稳定又高效的电路板。铺设PCB的地平面是设计过程中的关键步骤之一，它对于电路的电磁兼容性（EMC）、信号完整性以及热管理都有着至关重要的影响。正确地在Protel 99 SE中铺设地平面，能够有效减少噪声干扰，确保电路板的可靠工作。本文将引导您深入了解Protel 99 SE的使用技巧，通过详细的步骤说明，帮助初学者及进阶用户掌握如何在PCB设计中有效地铺设接地平面，从而提升您的电路设计质量与效率。我们将从设置开始，到选择合适的铺铜策略，再到最终的检查与优化，一步步探索这一设计艺术的细节。
Protel99se怎么给PCB铺地呢？Protel99se软件中，不少用户对于如何给PCB铺地，还不是很了解。下面就为大家带来详细的介绍，不清楚的小伙伴快一起来看看吧！

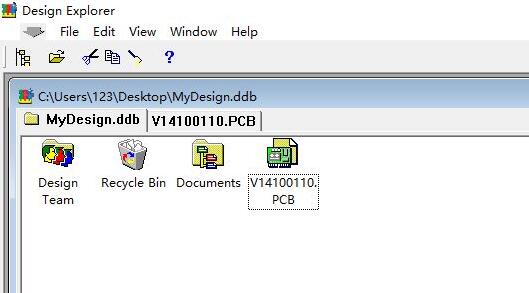

首先，打开Protel99se

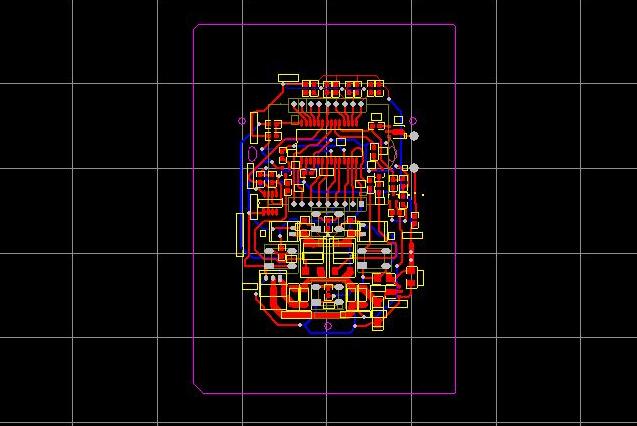

然后，画好PCB，需要连接VSS的地方可以暂时不用连接。

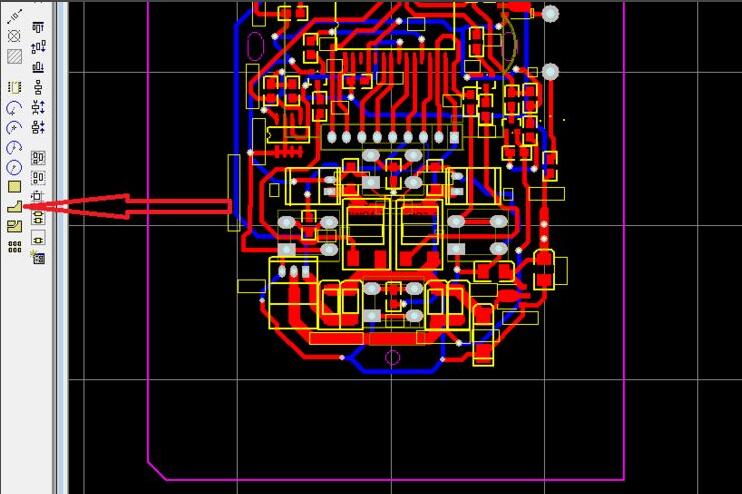

接着，点击"PlacePolygonPlane"弹出铺地选择设置。

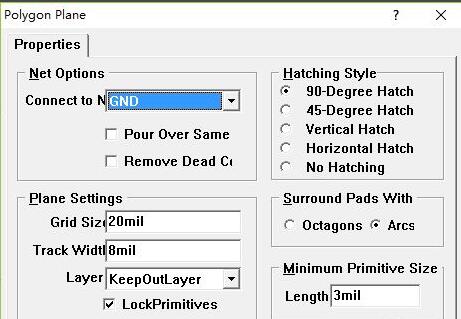

接着，设置connettonet选择GND。

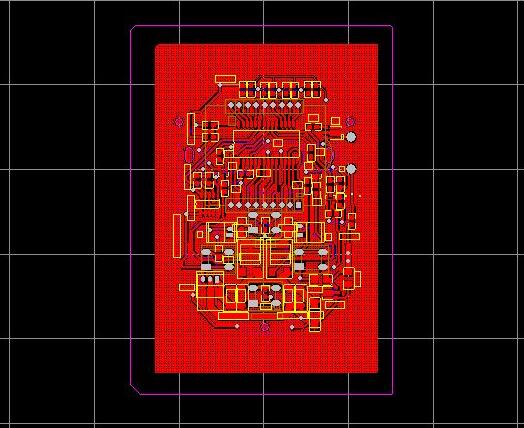

接着，选择电路板顶层，画线把需要铺地的区域包围起来即可铺地。

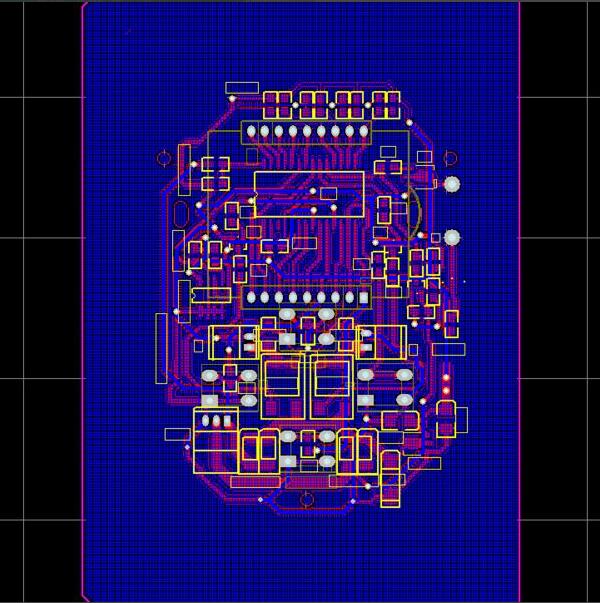

最后，使用同样的方法，切换到电路板底层，铺地即可。
