在电路板设计领域，Protel 99 SE作为一个经典的软件，不仅要求功能性的完美，还追求设计的美观性。铜皮（覆铜）作为电路板设计中的重要环节，其布局不仅影响着电路性能的稳定，也直接关系到最终产品的视觉效果。美观铺铜不仅能够提升电路板的专业形象，还能在一定程度上帮助散热，减少电磁干扰。本文将深入探讨在Protel 99 SE中如何巧妙运用设计技巧，如规则设置、手动调整边缘、使用设计模板等方法，来达到既符合电气规则又赏心悦目的铜皮铺设效果，让您的电路板设计在功能性与美学之间找到完美的平衡点。无论是初学者还是经验丰富的设计师，都能从中获得提升电路板美观度的实用技巧，让你的设计作品在细节之处彰显专业魅力。
Protel99se软件中，想要美观铺铜，首先需要摆放好元件的位置，同时设置相关的功能。这里为大家带来关于美观铺铜的详细步骤，想了解的小伙伴快一起来看看吧！
元件位置要摆放好，这是布线的前一布工作。为了更好布板，先设置软件相关功能。

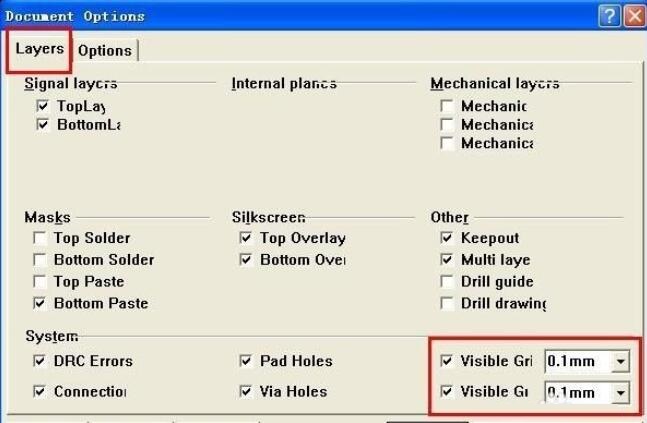

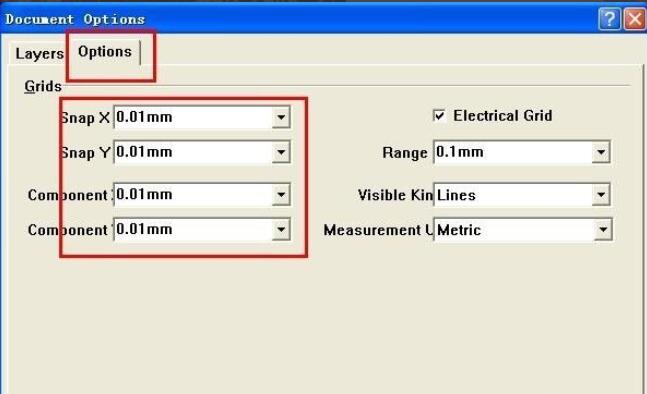

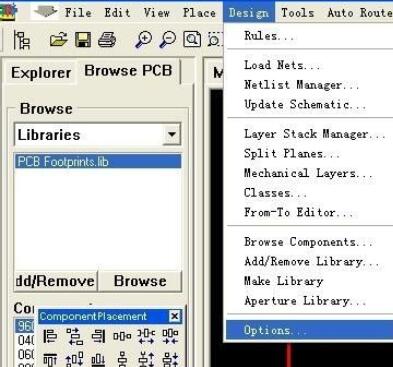

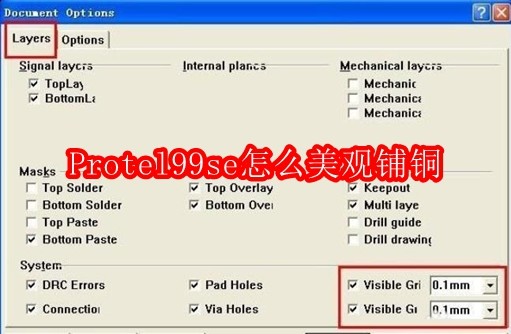

一、先设置网格，如下图。数据具体大小按各自习惯与PCB板大小要选。

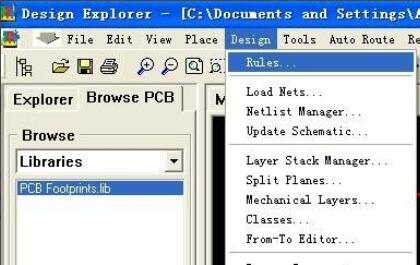

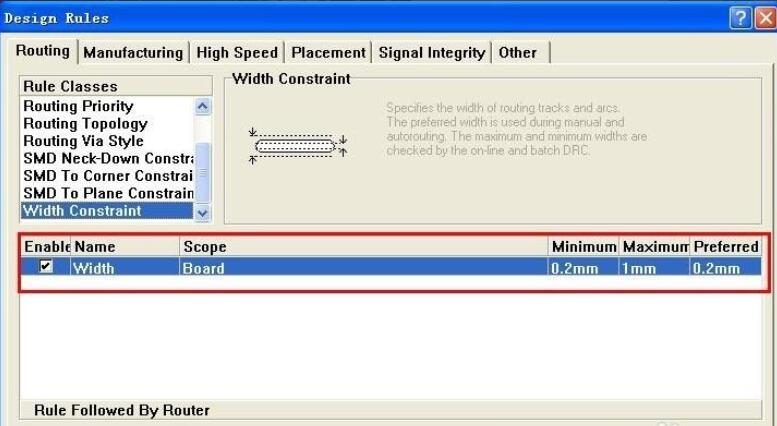

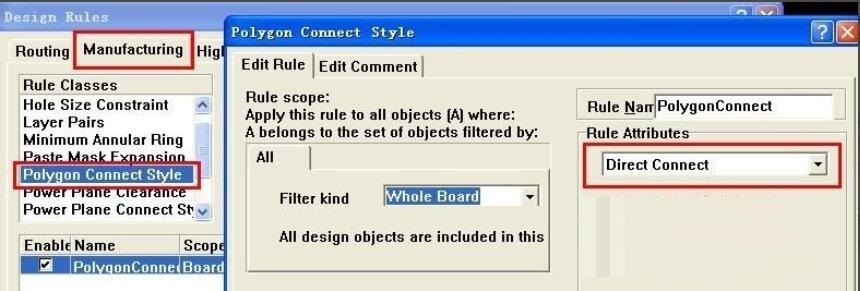

二、设置线径与铺铜相关项，根据各自要求设置即可。

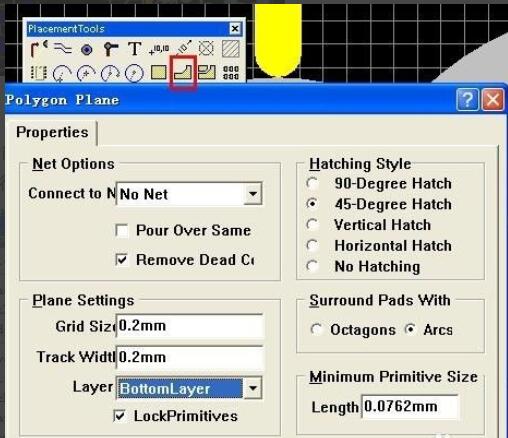

开始布线。原则是电源线尽量用粗线，信号线一般统一大小就可，如都用0.3mm或0.5mm之类的。我的习惯一般除了连IC脚的线，其它尽量用铺铜(电源板)。点击铺铜图标，在出现的对话框中设置好相应项，开始铺铜。把PCB板画板放大，能看到栅格，好画线对齐。

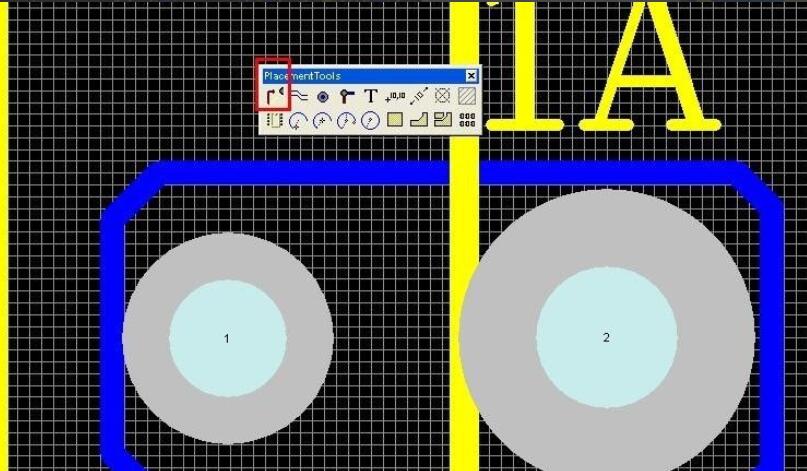

有时直接铺铜会画线不直，导致铺铜不好。可以先用线条把所有铺铜部分的外框先画出来，再铺铜。这样就不会出现铺铜不美观的情况了。用这种方法时要注意，所画边框的线大小要与铺铜线大小一至

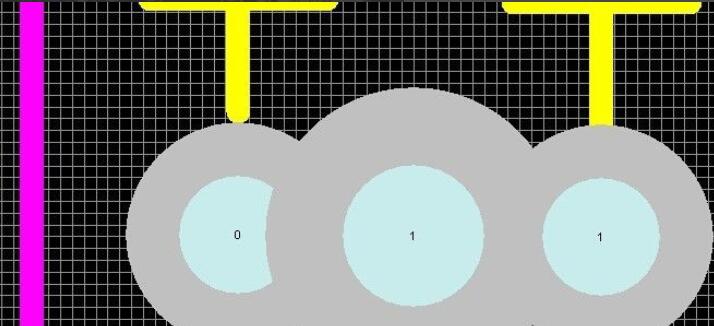

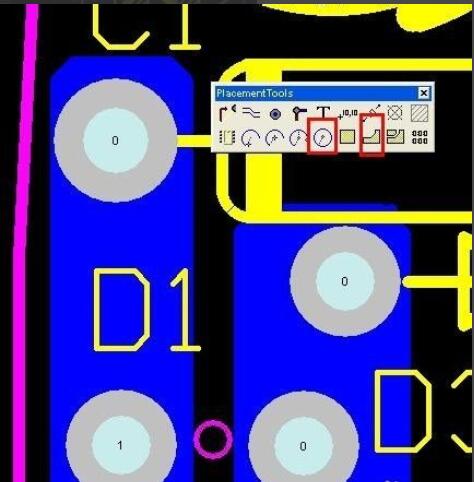

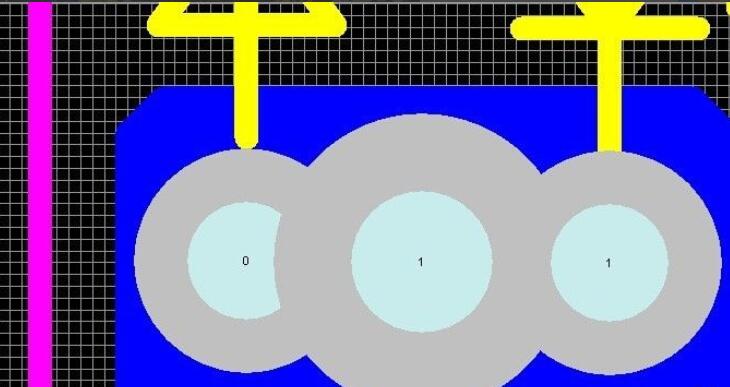

在布线过程中，有时不知到两线之间距离够不够。可以在两焊盘只画个圆，直径就是两线间的距离。在放元件位置时最常用这种方法，以免元件距离不够。
其它部分都按以上方法铺铜即可得到一块美观的PCB板了
