CAD画虚线需先设置线型。打开线型对话框，选择ISO dash等虚线类型，确认后使用直线工具绘制即可。若虚线显示为实线，需检查线型比例或全局比例因子。

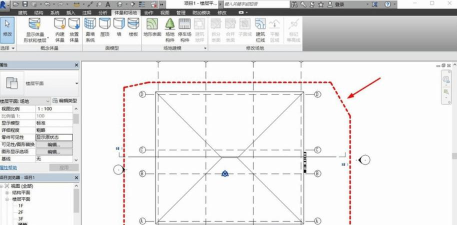

CAD画虚线基础方法

在CAD中绘制虚线需先设置线型，选择如ISO dash等虚线类型，调整比例后使用直线工具绘制即可。

参考资料

cad怎么画虚线?CAD画虚线教程 - 知乎

打开CAD图纸,点击上方工具栏【编辑器】-【线型】可以看到如下页面,都是英文,意思是等画线、等画线、等点画线等,点击需要的线型例如需要画虚线选择【ISO dash】设置一下比例(数值越大线越密集)点【OK】即可。然后选择上方的【线】工具,定位合适的位置画线查看,此时画出来的线就是虚线了。

2020autoCAD虚线怎么画?_知乎

通常,我们在CAD的上方会看到线型的设置菜单栏, 直接在菜单栏里面选择线型即可 .如果没有的线型可以选择“加载”. 如有帮助,请点赞+关注~ 赞同 4 添加评论分享收藏喜欢收起

CAD虚线线型设置

CAD中设置虚线线型需通过线型管理器或线型对话框选择所需类型，如ISO dash，并调整比例因子。

CAD虚线不显示怎么办?CAD虚线不显示解决办法_知乎

首先在浩辰CAD软件中打开需要修改的图纸文件.如下图所示: 然后选中不显示的CAD虚线,点击工具栏【特性】中的线型,在下拉框中点击【其他】.如下图所示: 即可调出【线型管理器】对话框,在其中选中需要修改的线型,将其全局比例因子设置为:1(根据自身需要设置,数值越大虚线比例越大),设置完成后点击【确定】.如下图所示: 此时图纸中的虚线便可以显示出来了.

CAD画虚线怎么调比例?CAD画虚线教程_知乎

CAD画虚线调整比例的操作技巧: 未调节虚线比例前,如下图所示: 选中需要调整的虚线,然后在工具栏中找到并点击【常用】—【特性】—【线型控制】,在调出的下拉框中点击【其他】.

CAD虚线比例调整技巧

调整CAD虚线比例可通过LTSCALE或PSLTSCALE变量，设置全局比例或布局空间比例以确保虚线显示正常。

CAD绘图中的6个“装逼”技巧 , 你知道吗? - 知乎

这存在的可能是虚线比例不合适,可以输入LTSCALE(LTS),调整视图的全局比例,如果还不满足要求,直接回到布局空间,输入指令“PSLTSCALE”,把数值改成“0”即可。

方法一:修改全局线型比例既然视口已经通过比例将图形缩小了50倍,我们就不需要将线型比例设置成50了,将线型比例LTSCALE改成1就好了. 输入LTSCALE,回车,输入1,回车,将线型比例修改成1,图形就恢复正常了,如下图所示. 方法二:按模型空间尺寸计算线型比例 CAD布局中按图纸空间还是模型空间尺寸计算线型比例是由变量PSLTSCALE决定的.此变量默认值为1,将这个变量设置为0就会按照模...

CAD虚线显示异常解决

CAD虚线显示为实线可能是比例设置不当，需检查LTSCALE或PSLTSCALE变量，或通过线型管理器调整比例。

CAD小技巧——cad中如何显示多节点多段线虚线?_知乎

在CAD中需要将多段线转换成虚线时,由于部分线段节点较多,造成无法转化成虚线,或虚线分布不均. 解决方法首先选择该条直线,然后在鼠标右键菜单中选择特性,最后在其他-线型生成中的禁用改为启用即可.

为什么CAD中虚线显示为实线,应该怎么办? - 知乎

图形明明设置成了虚线,但在图纸中仍然显示为实线,这是初学者在设置线型中最常见的问题。这个问题在之前讲过多次,但还是经常有人问到,前几天将线型使用中的常见问题总结了一下,今天再把虚线显示为实线的问题中点讲...

CAD虚线快捷键操作

CAD中使用快捷键如BX、AS等可辅助绘图，但虚线绘制主要依赖线型设置和比例调整，快捷键并非核心。

使用CAD快捷键和CAD命令时提示未知命令怎么办?_知乎

1、选项设置导致输入REC想画矩形,但回车后提示未知命令,自定义界面的CUI命令也不行.但有些快捷键还可以用,比如输入OP打开选项对话框.这个原因是选项对话框中的按需加载ARX程序的设置设置成了自定义对象检测. 这个设置对应的变量是DEMANDLOAD(按需加载),对话框中的四个选项分别对应着0,1,2,3四个值.

CAD常用快捷命令_知乎

快捷命令命令全称备注 BX, (标注修剪) DIMTR 结合插件使用 AS, (射线) XLINE C, (复制) COPY CC, (带基点复制) COPYbase 等效于“ctrl+shift+c” Q, (保存) QSAVE V, (移动) MOVE RR, (旋转) ROTATE T, (剪切) TRIM CB...
