在CAD绘图过程中，我们常常会遇到图形与参考线角度不一致的情况，例如绘制建筑平面图时，需要将某个独立绘制的家具图形旋转至与房间墙体线平行，以便更精准地布局;或者在机械设计中，要把一个倾斜的零件图形旋转到与基准轴线平行，从而确保尺寸标注和装配关系的准确性。手动估算旋转角度往往误差较大，难以实现精准对齐。借助CAD旋转命令及相关参数设置，即可轻松达成这一目标。接下来，就为大家详细介绍具体的操作步骤与技巧 。
问题描述：

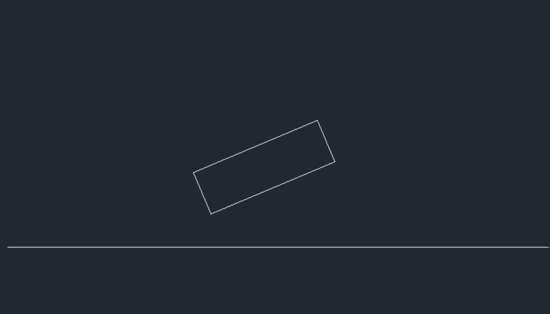

如下图，如何将长方形旋转至与直线平行?
步骤指引：

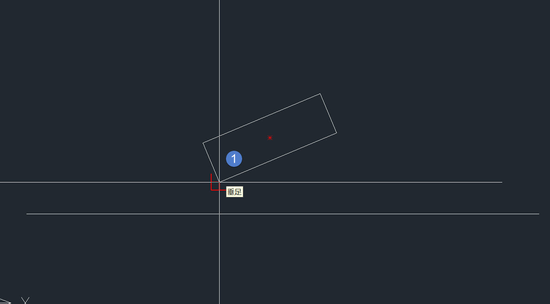

1.点击菜单【修改-旋转】(【ROTATE】命令)，选择矩形图形;
2.输入命令分支【参照(R)】，选择图形的两个端点作为参照
3.输入命令分支【点(P)】，再选择直线上的任意两点，即可让图形平行于直线。
以上就是相关内容的梳理，但愿能给您带来一些帮助。感谢你的认真阅读，如有任何想法，欢迎随时沟通交流!
