在CAD绘图过程中，精准且规范的尺寸标注对清晰传达设计意图至关重要，而尺寸界线作为尺寸标注的重要组成部分，其完整显示是保证标注准确与美观的基础。但不少CAD使用者会遭遇这样的困扰：尺寸界线为何只显示一边?就像在绘制建筑平面图时，门窗尺寸标注只有一侧出现尺寸界线，不仅破坏了标注的对称性，还可能引发对尺寸范围界定的误解;机械制图中，零件轮廓尺寸标注也出现单边尺寸界线的状况，给后续加工制造带来疑惑。这种异常现象究竟是软件设置失误，还是绘图过程中的操作不当导致的呢?下面我们就来深入剖析其背后的原因，并给出对应的解决方法 。
问题描述：

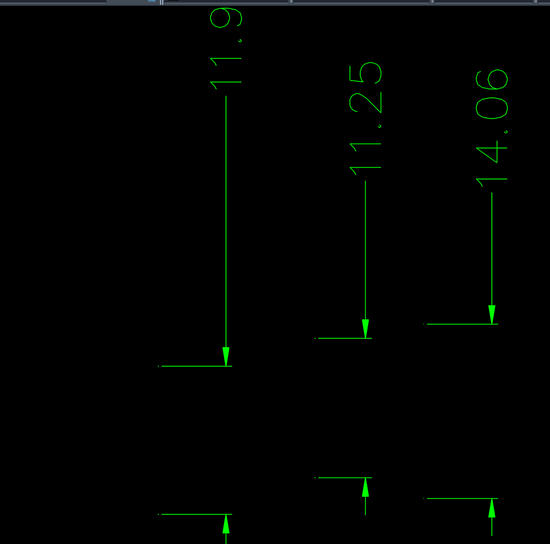

如下图，当尺寸数值在外侧时，尺寸界限之间的线该如何调出?
步骤指引：

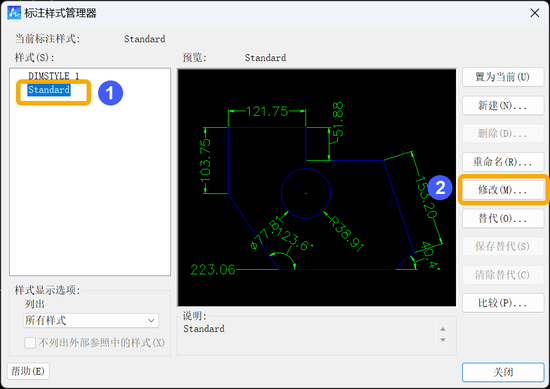

1.点击带单【格式-标注样式】(【DIMSTYLE】命令);

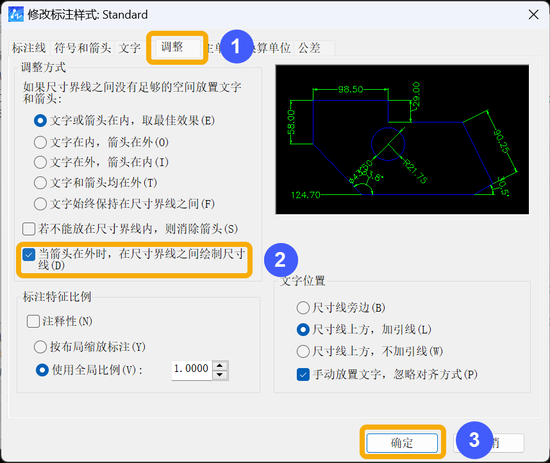

2.在【调整】页面，勾选【当箭头在外时，在尺寸界线之间绘制尺寸线】，完成设置即可。
以上就是相关内容的梳理，但愿能给您带来一些帮助。感谢你的认真阅读，如有任何想法，欢迎随时沟通交流!
