刚接触CAD图纸，是不是有点懵，密密麻麻的线条，各种符号标注，感觉无从下手，别担心，其实看图有方法，掌握核心技巧，你也能快速读懂图纸，无论是建筑蓝图，还是机械零件图，看懂图纸是第一步，也是关键一步，今天就来聊聊，CAD到底怎么看图。
1、先看全局，再看细节拿到一张CAD图，别急着盯局部，快速浏览全图，了解图纸类型，是平面图，还是立面图，或者是剖面图，接着，看看图框信息，比如项目名称，设计单位，绘图比例，以及图纸编号，这些信息很重要，能帮你建立整体认知，然后，观察图纸的整体布局，主要结构在哪里，核心部件是什么，心中有个大概轮廓后，再深入细节，这样才不会迷失在复杂的线条里。

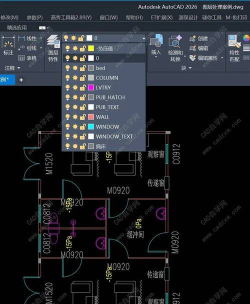

2、理解图层与线型含义CAD图纸的精髓，在于图层管理，不同的线条，代表不同的元素，比如，粗实线通常表示可见轮廓，虚线可能表示隐藏线，点划线常常代表中心线，看图时，务必打开图层管理器，了解每个图层的设置，看看哪些图层被关闭或冻结了，同时，注意线型的区别，以及颜色的区分，这些视觉线索，直接告诉你图形元素的性质，理解这些规则，看图效率会大大提高。
3、结合标注与注释信息图纸上的尺寸标注，和文字注释，是理解设计意图的关键，尺寸标注告诉你，每个部分的具体大小，和相对位置关系，比如长度，宽度，高度，以及角度，文字注释则说明，材料的规格，工艺要求，或者特殊说明，看图时，要仔细核对，这些标注和注释，是否与图形匹配，有没有矛盾之处，特别是公差标注，在机械图中尤为重要，它决定了零件的配合精度。
4、利用软件工具辅助识图现代CAD软件，提供了很多辅助工具，善用它们，能让看图事半功倍，比如，使用“缩放”和“平移”功能，可以轻松查看任何细节，利用“测量”工具，可以快速获取图上任意两点间的距离，或者角度，对于三维模型，可以使用“动态观察”功能，从各个角度查看物体，还可以调整视觉样式，比如切换到“二维线框”或“真实”模式，以便更清晰地理解结构，工具用得好，看图没烦恼。
看懂CAD图纸，就像学习一门新语言，需要耐心和方法，从整体到局部，理解图层线型，结合标注注释，并借助软件工具，一步步来，你会发现，那些复杂的图形，渐渐变得清晰明了，无论是为了工作，还是学习，掌握这项技能，都大有裨益，希望这些技巧，能帮你打开CAD识图的大门。
