cad绘图时，经常需要处理圆角，这能让图形更美观，也能满足实际加工需求，但很多新手朋友，可能不太清楚具体操作步骤，其实cad圆角功能，非常强大且灵活，今天我们就来详细聊聊，cad中如何进行圆角操作，并分享一些实用技巧，帮助你快速上手，轻松应对各种绘图场景。
1、cad圆角的基本操作步骤

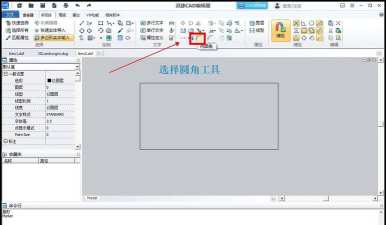

打开你的cad软件，并载入需要编辑的图形文件，找到绘图区域中，需要添加圆角的两条线段，它们可以是直线，也可以是圆弧，甚至多段线的一部分，接着，在命令行中输入“FILLET”，或者直接在工具栏中，点击圆角功能图标，这时，命令行会提示你，选择第一个对象，用鼠标点击第一条边，然后，命令行会继续提示，选择第二个对象，再点击第二条边，完成选择后，cad会自动计算，并在两条线的交点处，生成一个光滑的圆弧连接，这就是最基本的圆角操作，整个过程非常直观，几乎不需要额外设置。
但有时候，你可能会发现，圆角没有成功生成，这可能是因为，两条线段并未实际相交，或者它们处于不同的图层，并且图层被锁定，所以，在进行圆角前，务必确保，所选对象是可见且可编辑的，另外，如果两条线是平行的，那么cad无法为其创建圆角，因为不存在交点，这时你需要检查，图形的几何关系是否正确。
2、设置圆角半径的技巧

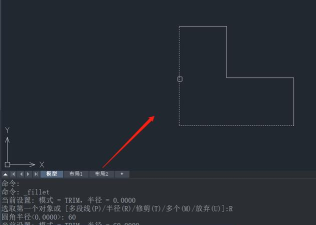

默认情况下，cad会使用上一次设置的圆角半径，如果这是你第一次使用，半径可能为零，这意味着，圆角命令会执行修剪或延伸操作，使两条线精确相交于一点，而不是生成圆弧，在大多数情况下，我们需要先设置一个具体的半径值，操作方法是，在执行“FILLET”命令后，先不要选择对象，而是在命令行中，输入“R”来指定半径，然后按回车键，接着，输入你想要的半径数值，比如10，再按回车确认，设置好半径后，再按照上述步骤，选择两条边进行圆角。
这个半径值，会一直保持到，你下次修改它为止，所以，如果你需要连续创建，多个相同半径的圆角，只需设置一次即可，非常方便，另外，你也可以通过选项面板，来查看和修改当前半径，这对于需要频繁切换，不同半径值的复杂绘图，尤其有帮助。
3、对多段线进行整体圆角
在实际绘图中，我们经常需要处理多段线，比如一个矩形，或者一个自定义的轮廓，如果要对整个多段线的，所有角点进行圆角，一个一个操作就太慢了，cad提供了一个高效的功能，可以对多段线一次性完成所有圆角，方法是，输入“FILLET”命令后，先输入“P”选择多段线选项，然后，用鼠标点击目标多段线，cad会自动识别，这条多段线上的所有顶点，并根据当前设置的半径，一次性为所有符合条件的角点，添加圆角。
这个功能非常节省时间，特别是处理，具有大量角点的复杂图形时，效果尤为明显，不过需要注意的是，如果多段线中，存在太短的线段，或者相邻线段的角度过小，可能无法成功生成圆角，这时，你可能需要先调整，多段线的形状或尺寸。
4、圆角命令的进阶应用与注意事项
除了基本功能，圆角命令还有一些，不太为人所知的技巧，例如“不修剪”模式，通常，生成圆角后，原来的尖角部分会被自动修剪掉，但有时我们可能需要保留原边，这时可以在命令中，输入“T”进入修剪模式设置，然后选择“不修剪”，这样在创建圆角后，原有的直线或圆弧，将会被保留下来。
另一个实用场景是，为零半径圆角，这听起来有点矛盾，但其实很有用，当圆角半径设置为0时，该命令可以快速使两条不相交的直线，延伸或修剪至交点，实现精确连接，这比使用延伸或修剪命令，有时更快捷，记得养成好习惯，在完成一系列圆角操作后，检查图形的连续性，以及尺寸标注是否依然准确，因为圆角可能会改变，某些关键点的位置。
掌握cad的圆角功能，关键在于理解其逻辑，并熟练运用不同选项，从设置半径到处理多段线，再到利用高级模式，每一步都能让你的绘图，更加高效和专业，多练习几次，你就能轻松驾驭，这个看似简单却功能强大的工具了。
