画断面图，其实并不难，但很多新手，常常感到困惑，不知道从何下手，甚至画出来的图，总感觉哪里不对，其实，只要掌握了正确的方法，你也能轻松画出，标准又清晰的断面图，今天，我们就来聊聊，断面图到底该怎么画。

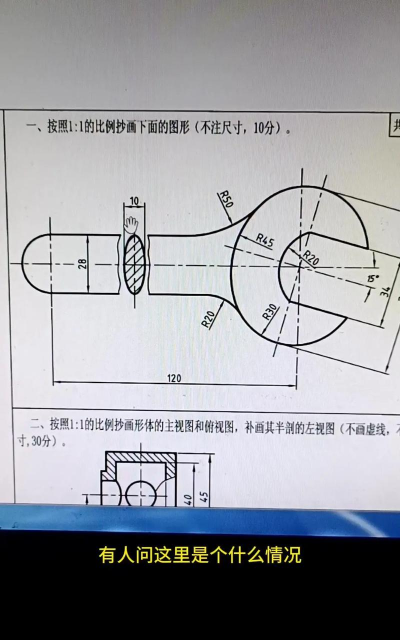

1、理解断面图的核心概念与用途你得明白，什么是断面图，简单来说，它就是假想用一个平面，把物体切开，然后只画出，切开那个面的形状，它就像给物体，拍了一张内部的X光片，让你能一眼看清，内部的结构和尺寸，比如一根柱子，从中间切开，你看到的圆形，就是它的断面，所以，画断面图的第一步，不是急着动笔，而是先想清楚，你要表达什么，是零件的内部孔洞，还是梁板的钢筋布置，明确了目的，画图才有方向。
2、选择合适的剖切位置与方向选对剖切位置，是成功的一半，这个位置，必须能最清楚地，展示你想表达的特征，比如，要展示一个带键槽的轴，你就应该，从键槽的正中间切开，而不是随便切一刀，同时，还要考虑剖切方向，通常，我们会让剖切面，垂直于物体的主要轴线，或对称中心线，这样画出来的图形，最规整，也最容易标注尺寸，记住，一个聪明的剖切选择，能让你的图，说话更清楚，省去很多，不必要的解释。
3、掌握绘制步骤与标注规范现在，可以开始画了，第一步，先画出物体，未被剖切时的外形轮廓，用细实线轻轻勾出，第二步，确定剖切面位置，用粗短划标出，并写上字母，比如“A-A”，第三步，想象移走一部分，只画出，剖切面与物体相交的部分，也就是断面形状，用粗实线绘制，里面要画上，剖面符号，比如45度斜线，表示这是实体材料，第四步，也是关键一步，标注尺寸，所有断面的尺寸，都要标全，标清楚，不能有遗漏，这些步骤，环环相扣，一步都不能马虎。
4、利用现代工具提升效率与精度如果你觉得，手绘太麻烦，别担心，现在有很多工具，可以帮你，比如AutoCAD，或中望CAD这类软件，它们有专门的剖面命令，能自动生成断面，并填充图案，大大提高了效率，也保证了精度，对于复杂零件，还可以先用三维软件建模，然后直接导出，各个方向的断面图，非常方便，当然，工具只是辅助，你的设计思维，和制图规范，才是根本，两者结合，才能画出，既快又好的专业图纸。
画断面图，是一个从理解到实践的过程，核心是表达清晰，关键在于位置准确，基础是步骤规范，而现代工具，则是如虎添翼，只要你按照，这些要点去练习，多画，多思考，很快就能，熟练掌握这门技能，无论是学习，还是工作，都能轻松应对。
