在电子设计自动化领域，Protel 99 SE是一款经典的PCB设计软件，深受工程师和电子爱好者的喜爱。封装库作为电路板设计的基础，它的重要性不言而喻。正确且高效地创建封装库，能够确保电路设计的准确性和可制造性。本文将引导您深入了解Protel 99 SE封装库的制作过程，从零开始，一步步教授如何绘制和编辑元器件封装，确保您的设计既符合行业标准又满足个性化需求。无论是新手还是寻求提高的老手，本文都将是一个宝贵的学习资源，帮助您掌握这一核心技能，为成功的电路板设计打下坚实的基础。我们将从界面介绍、基本工具的使用、尺寸规范的遵循，到实际操作演示，确保您能够独立完成封装的创建与管理。
Protel99SE软件中，画封装库的步骤还是非常繁琐的，那么你知道如何操作吗？这里为大家带来详细的步骤分享，还不知道如何操作的小伙伴快一起来看看吧！
如何用Protel99SE画封装库1.启动软件并创建工程：
打开你的PCB设计软件。进入软件后，新建一个工程。进入工程的documents文件夹。

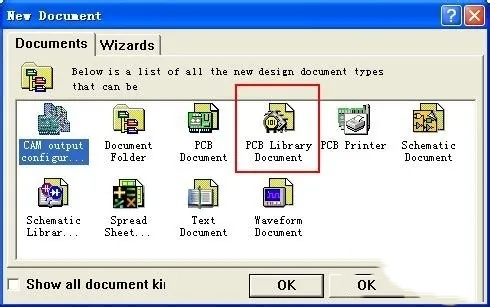

2.创建PCB库文件：
在文件夹的空白区域右键点击。在弹出的对话框中选择“PCBLibrarydocument”。双击进入*.LIB文件，开始绘制封装。
3.添加新元件：

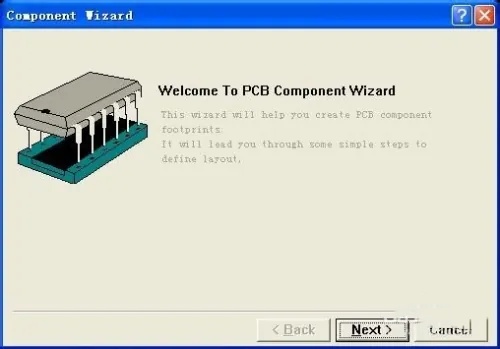

在软件菜单中选择“Tools”下的“NewComponent”选项。启动PCB元件封装向导。你可以选择跟随向导步骤进行，也可以直接取消向导。我通常选择取消向导，在“Components”目录下将会出现一个新的元件。

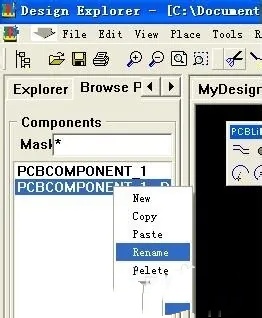

4.重命名元件：
在新元件上右键点击。选择“Rename”来重命名元件。

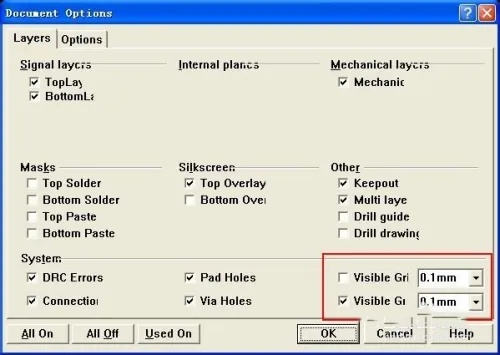

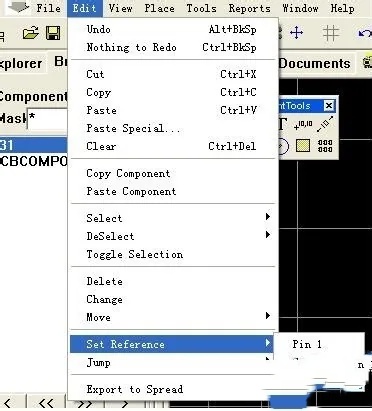

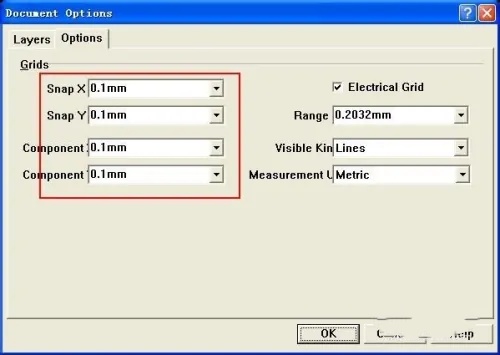

5.设置原点和栅格：
确定原点位置。根据个人喜好设置栅格大小。

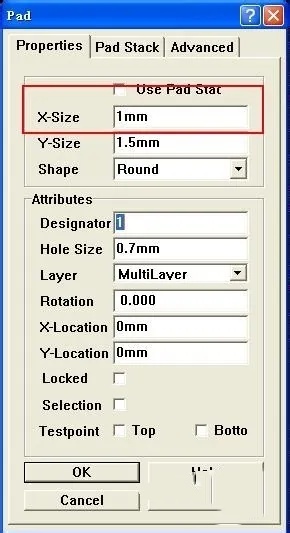

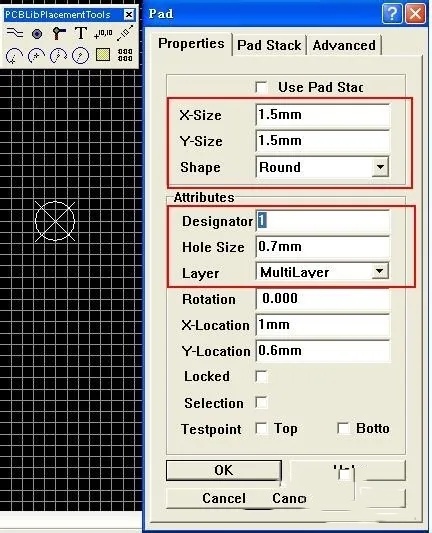

6.绘制引脚焊盘：

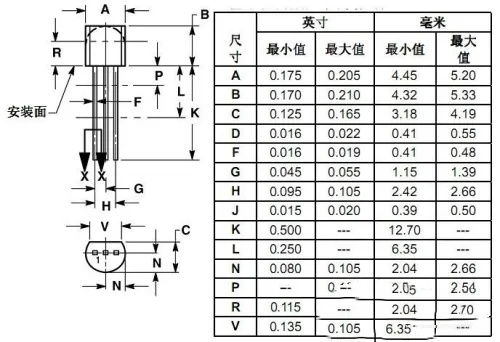

参考元件规格书，确定引脚直径（例如F=0.48mm）。孔径一般比引脚直径大0.2-0.4mm。这里选择0.22mm。焊盘直径通常比孔径大0.5-0.8mm。这里设置为0.7mm，总直径为1.5mm。

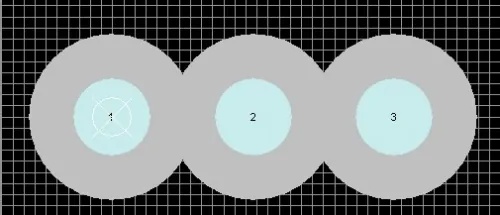

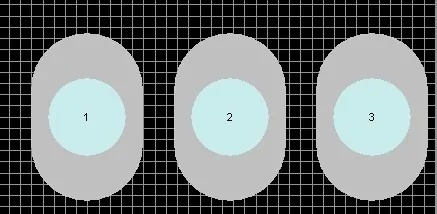

7.调整焊盘间距：
焊盘间距应设置在1.15-1.35mm之间。选择一个中间值，例如1.27mm。调整焊盘间距，确保它们不会重叠。

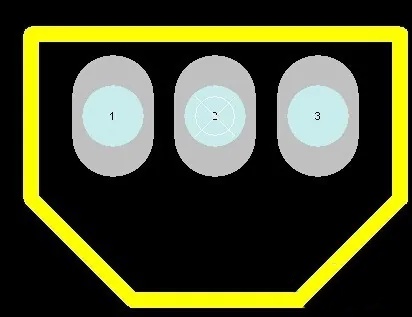

8.绘制元件边框：
焊盘固定后，根据元件规格书的大小绘制边框。边框应适合元件大小，无需与元件外形完全一致。
