许多人习惯用OrCAD绘制电路原理图，再用PADS Layout进行布板，本文将介绍如何协同使用这两款软件完成电路板设计。

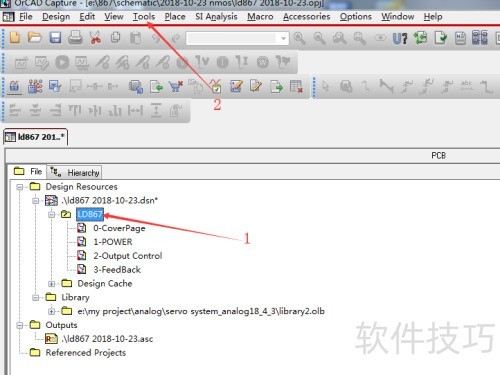

1、 打开已绘制好原理图的orCAD工程文件，选中工程名称，点击Tools菜单中的Create Netlist选项，进入网络表生成对话框，准备生成网络表。

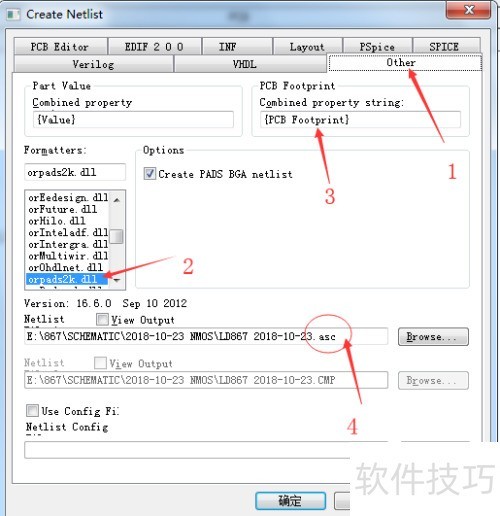

2、 在创建网表对话框中选择其他选项，指定输出格式为orpads2k.dll，确保网表包含PCB封装信息，点击浏览按钮设定保存路径，并将文件以.asc为扩展名进行保存。

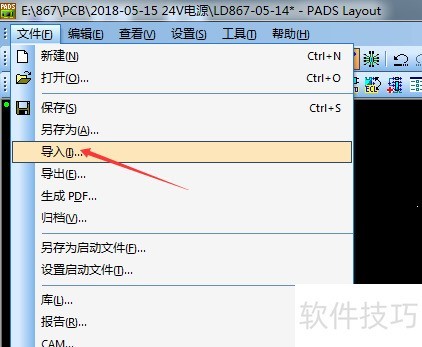

3、 启动PADS LAYOUT软件，选择文件菜单中的导入功能，加载此前由orCAD导出的网表文件，若无错误提示则表示导入成功。
