ORCAD在电气工程领域应用广泛，支持多层原理图绘制，是电路设计的重要基础。本文重点讲解ORCAD中数据总线的连接方法，通过总线可将不同功能模块的原理图有效整合，实现信号的高效传递与系统化布局。该连接方式在复杂电路设计中具有重要意义，有助于提升绘图效率与设计规范性，为电气原理图的构建提供实用参考。

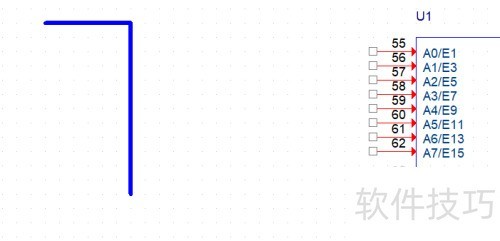

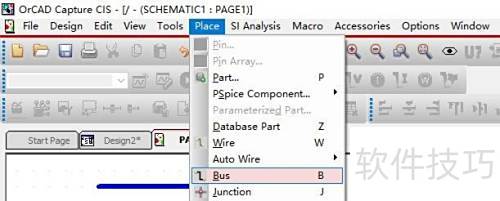

1、 启动CAD软件，从工具栏选择放置总线功能，点击并拖动以在合适位置绘制总线。

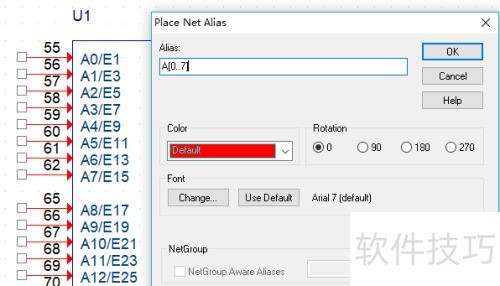

2、 点击abc按钮为总线命名。
3、 注意总线名称需与原件一致，所示，方括号内的数字间应使用两个点或短横线连接。

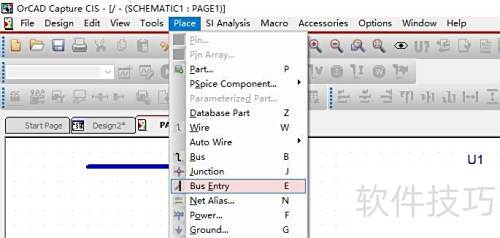

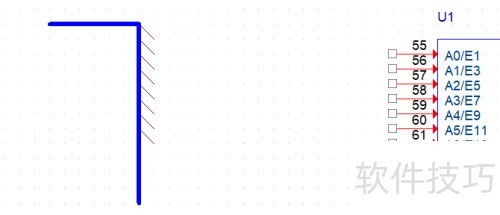

4、 此时可绘制斜线，连接芯片引脚与总线。

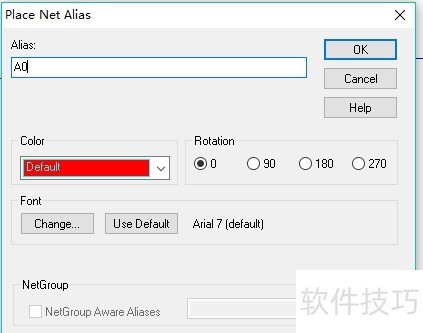

5、 连接线的命名需与总线保持一致，例如总线名为A，连接线名称也应以A开头。

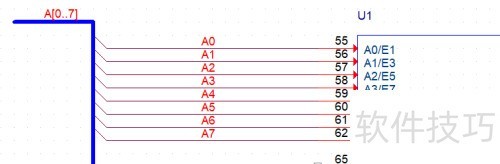

6、 按住Ctrl键并按顺序复制，即可完成总线的基本绘制。
