随着科技的持续进步，各类电脑应用软件迅速发展，ORCAD等专业工具应运而生。在日常学习与工作中，用户常会遇到诸如芯片引脚设置等实际问题。本文重点讲解在ORCAD中进行芯片引脚配置的基本方法与具体操作步骤，旨在为相关从业人员或学习者提供清晰、实用的指导，提升设计效率与准确性。

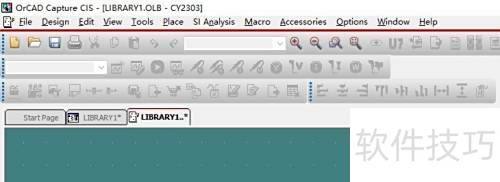

1、 启动软件后，进入ORCAD Capture CIS操作界面。

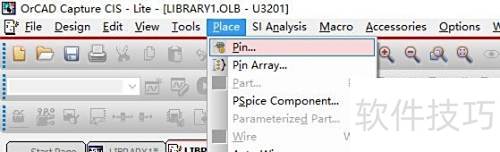

2、 创建元件封装如U2301，在顶部菜单的Place中选择Pin，点击后将弹出引脚配置窗口。

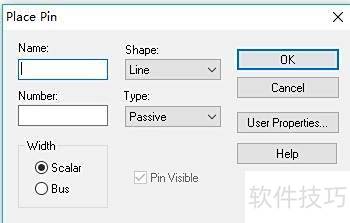

3、 在对话框中输入名称、引脚编号、类型和形状，并勾选下方的 pin_Visible 选项。

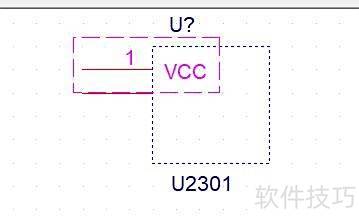

4、 点击右侧确定按钮，将芯片放置在合适位置。

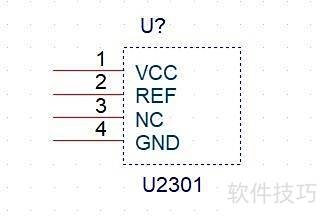

5、 其他引脚可参照此方法依次设置。
6、 此外，也可通过放置引脚阵列来简便地完成一组引脚的配置。
7、 在Place菜单中选择array选项，弹出对话框后输入起始引脚名称、起始编号、需添加的引脚数量及间距，确认信息无误后点击OK，即可完成引脚的批量插入操作。
