如何利用Orcad捕获设计电路原理图

本指南教你轻松掌握OrCAD原理图设计。

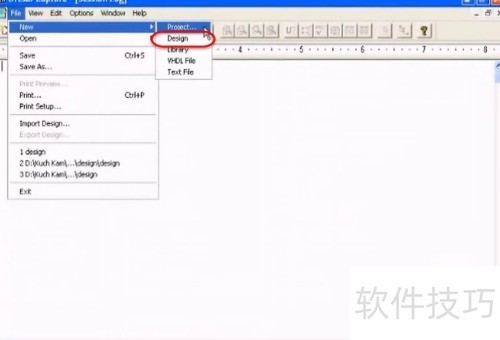

1、 点击文件菜单，选择新设计。

2、 通过高亮Place菜单并点击部件来查找新元件。先定位元件所在的库，然后在部件：输入框中键入元件名称。当所需元件出现在部件列表中时，选中它，搜索窗口便会自动关闭。

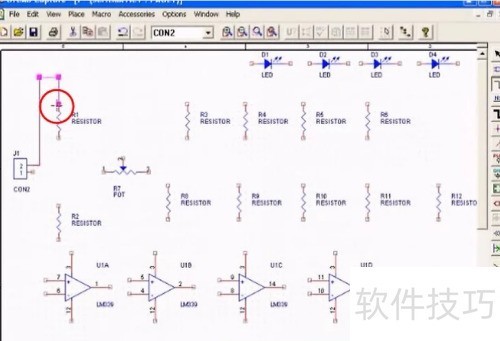

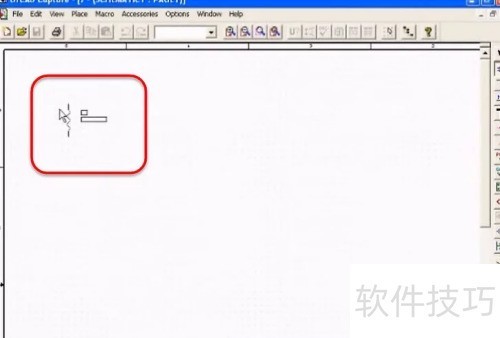

3、 点击示意图中需放置部件的位置。

4、 先选中该部件，再右键点击并选择编辑选项进行修改。

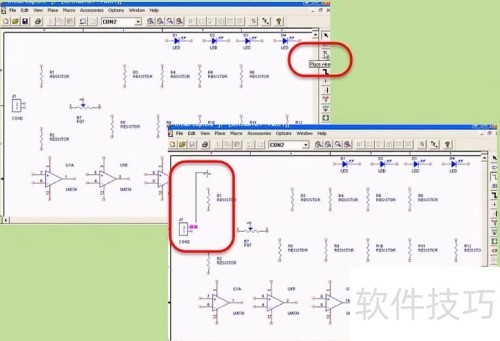

5、 在Place下拉菜单中选择Place有线以连接多个电子元件。

6、 在交叉处点击，即可在重叠的线路间建立连接。
