CAD画虚线需先设置线型。打开图层管理器，选择虚线线型（如ISO dash），设置线型比例因子（如1），再绘制直线即可显示虚线效果。若不显示，检查全局比例因子。

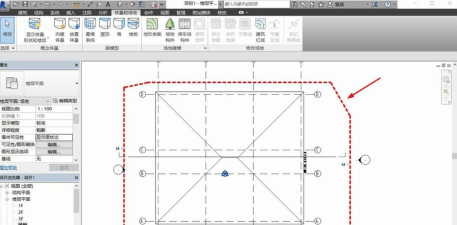

CAD画虚线基本步骤
CAD画虚线需先设置线型，选择虚线线型如ISO dash，设置线型比例因子（如1），再绘制直线即可显示虚线效果。
参考资料
CAD画虚线怎么调比例?CAD画虚线教程_知乎
CAD画虚线调整比例的操作技巧: 未调节虚线比例前,如下图所示: 选中需要调整的虚线,然后在工具栏中找到并点击【常用】—【特性】—【线型控制】,在调出的下拉框中点击【其他】.如下图所示: 在弹出的【线型管理器】对话框中选中需要修改比例的线型后,设置其全局比例因子,修改完成后点击确定即可.
CAD小技巧——cad中如何显示多节点多段线虚线?_知乎
在CAD中需要将多段线转换成虚线时,由于部分线段节点较多,造成无法转化成虚线,或虚线分布不均. 解决方法 首先选择该条直线,然后在鼠标右键菜单中选择特性,最后在其他-线型生成中的禁用改为启用即可.
CAD虚线线型设置
CAD虚线线型设置涉及选择合适的线型（如-HIDDEN），调整线型比例因子以确保虚线清晰显示，避免比例过大或过小。
CAD虚线不显示怎么办?CAD虚线不显示解决办法_知乎
首先在浩辰CAD软件中打开需要修改的图纸文件.如下图所示: 然后选中不显示的CAD虚线,点击工具栏【特性】中的线型,在下拉框中点击【其他】.如下图所示: 即可调出【线型管理器】对话框,在其中选中需要修改的线型,将其全局比例因子设置为:1(根据自身需要设置,数值越大虚线比例越大),设置完成后点击【确定】.如下图所示: 此时图纸中的虚线便可以显示出来了.
绘制的虚线无法清楚显示,肉眼观察像是实线_知乎
在CAD绘图的时候,虚线无法显示出来,看着像是一条实线.后来研究之后才了解到,这原来是虚线的线型比例有问题,没有调节好.所以导致我们肉眼无法分辨,看着像是一条实线.今天小编就给大家具体演示一下如何解决这一问题的方法.具体操作如下: 步骤一:选择虚线线型 1.我们先运行CAD编辑器软件,在软件菜单栏- “线型”栏里选择虚线线型. 2.若是没有合适的虚线线型供选择.我们可以点击“添加线型…”,在弹出的...
CAD绘图中的6个“装逼”技巧 , 你知道吗? - 知乎
这存在的可能是虚线比例不合适,可以输入LTSCALE(LTS),调整视图的全局比例,如果还不满足要求,直接回到布局空间,输入指令“PSLTSCALE”,把数值改成“0”即可。
CAD布局中的线型如何与模型中保持一致 - 知乎
问题出现：平常工作的时候在模型和布局空间中切换时候会发现两者的线型比例不一致，比如在模型中是虚线而转到布局中是实线，这个问题主要是两者比例不...
CAD虚线比例调整
CAD虚线比例调整需通过线型管理器或LTSCALE指令修改全局比例因子，确保虚线在不同空间（模型/布局）中显示一致。
CAD设置线型时常见的问题以及解决方法_知乎
在线型文件*.lin中定义的是一个线型单元,通常包括实线、空格 、点或文字符号. 我们使用线型的一个单元的长度是固定的,比如长度是5,当我们的线短于5的时候,连一个单元都放不下时,就会显示为实线,要想显示,需要将线型比例变小,比如设置成0.1或更小;如果线特别长,比如10000,如果要在屏幕上完全显示直线时,一个线型单元长度是当前屏幕上显示的长度的2000分之一,一个单元很可能连一个像素点都不到,...
CAD打印时布局空间中虚线显示为实线怎么办_知乎
首先画一个简单的例图,画了两个矩形,线型分别设置成虚线和点划线,线型比例设置为50. 在模型空间直接点打印,选一个打印机,用A4纸张,将打印比例设置成1:50,打印预览效果如下图所示. 可以看到按1:50比例打印也...
CAD虚线显示为实线怎么办?_知乎
1.ch(对象属性) 选中虚线,输入ch,在线型比例后,输入适当数值,一般图纸是1:100画的,输入50~100之间的数值基本都会得到你想要的结果.输入比例数值时,虚线会相应的发生变化,可以边调边看,直到你想要的显示结果. 这种方法的缺点是,只能修改选中虚线的比例,不能改变图纸中所有虚线及其他线型比例.
CAD线型使用中常见问题?_知乎
这个问题很普遍,有很多人也知道跟线型比例有关,要调整比例,但很多人认为只有线型比例太小会显示为实线,其实不然,线型比例过大,也会显示为实线. 在线型文件*.lin中定义的是一个线型单元,通常包括实线、空格 、点或文字符号. 我们使用线型的一个单元的长度是固定的,比如长度是5,当我们的线短于5的时候,连一个单元都放不下,就会显示为实线,要想显示,需要将线型比例变小,比如设置成0.1或更小;如果线特别...
CAD虚线常见问题
CAD虚线常见问题包括比例设置不当导致显示为实线，或导入其他软件时线型不兼容，需调整线型或比例因子解决。
请问这个图是怎么画出来的,带有外摆线和一些标注?_知乎
这些是使用CAD中的圆命令、直线命令等来完成的,对于那些虚线可以在绘制的时候设置线型以及颜色. CAD图一般都是用CAD软件画的,你可以安装一个浩辰CAD2018,简单点的图纸也可以在手机上画,在手机应用市场安装一个CAD手机看...
CAD的虚线导入到su变成了实线,有什么解决办法吗?_知乎
ug默认识别的是CAD的标准线型,标准线型中虚线是-HIDDEN,如果你画的CAD不是这个线型的话就会有这样的问题,明明画的是虚线,但是导入进去的时候就成了实线. 这个时候只需要将CAD的线型中的虚线改成标准线型HIDDEN就可以了.
最全的CAD图层管理技巧:零基础也不怕,CAD新手快速入门! - 知乎
1、打开所有图层(LAYON) 在使用浩辰CAD软件查看或参照其他CAD图纸信息时,我们可以通过打开所有图层命令,以获得所有图纸信息,以防遗漏图纸信息,造成设计失误等问题。
CAD虚线图层管理
CAD虚线图层管理需打开所有图层或使用快捷键切换，确保虚线图层状态正确，避免设计失误或信息遗漏。
cad图层开关冻结快捷键如何设置?_知乎
点击'文件'—'打开'快速打开一份CAD图纸文件. 在软件上方菜单栏,选择切换至'编辑器'属性窗口. 右上方属性功能栏中,请选择“图层”(打开图层对话框以管理图层列表及属性). 稍后在弹出的“图层”窗口,分别有状态、名称、打开、冻结、色彩、线型、线宽、绘图、锁定等多功能界面.
你知道手机就能快速切换CAD图层吗?_知乎
在浩辰CAD看图王电脑版中,这些CAD图层的排名是按照图层名称排布的其中CAD图层排名规则为: 符号>数字>字母, 也就说CAD图层的排名顺序是根据图层名称中的第一个字符来定的. 所以,我们在查找图层的时候,可以直接输入图层符号、数字或者字母来定位即可. 目前不支持中文快速定位 3、如何快速修改图层颜色? 点击图层管理功能,找到对应的图层名,点击颜色功能,修改颜色即可. 4、如何修改CAD图层线宽...
CAD虚线快捷键与命令
CAD虚线操作中常用快捷键如LTSCALE调整比例，或使用特性命令修改线型属性，提高绘图效率。
全网最完整CAD快捷键大全 收藏! - 知乎
直线 L 画图用得最多的工具,用法也很简单,由于直线等命令使用频率最高但键位操作却很不方便,所以我们有必要更改它。 构造线 XL 无限延伸的直线,在标注等绘图时起辅助作用,虽然可以打印出来,但不作为作图主体使用。 多段线 PL 用处很大,填充时用此工具先创建边界可以避免机器分析填充区域的时间。用它计算面积和周长也很好用。还可以用它画箭头和粗线。 正多边形 POL 画图时很少用到它。属性是闭合的,可...
