CAD里图纸的块属性不显示是为什么

当前位置：

在 CAD 图纸中，块属性是传递关键信息的重要方式，无论是零件编号、规格参数还是材料说明，都常通过块属性直观呈现。但你是否遇到过这样的情况：插入带有属性的图块后，属性内容完全不显示，明明设置好的信息变成了 “隐形内容”，不仅影响对图纸细节的理解，还可能导致后续统计、标注等工作出现偏差。接下来，就让我们一起探究块属性不显示的常见原因。

问题描述：

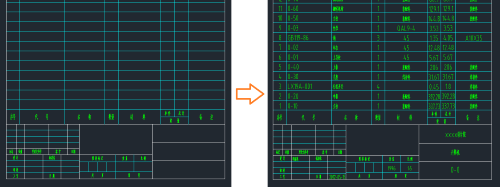

打开图纸，发现图纸里应该有的块属性文字不显示。

原因分析：

可能有两方面原因：

1.块属性定义的时候就设置了不可见

2.【ATTMODE】系统变量值设置错误

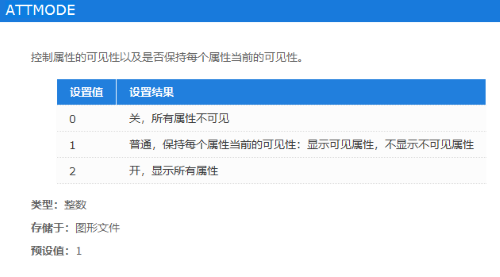

解决方案：输入【ATTMODE】命令，将其值设置为”1“或”2“，属性文字将显示出来。

以上就是本文的全部内容，希望对大家有所帮助。
